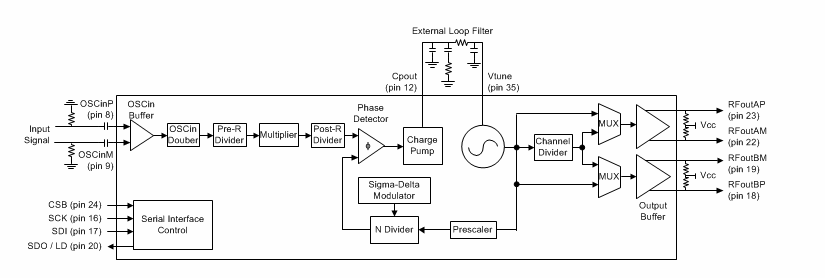

LMX2582器件是具有集成VCO的低噪声宽带RF PLL，支持20 MHz至5.5 GHz的频率范围。该器件支持小数N和整数N模式，并带有一个32位小数分频器，可以进行精细的频率选择。1.8 GHz输出的集成噪声为47 fs，使其成为理想的低噪声源。该器件将一流的PLL和集成的VCO噪声与集成的LDO相结合，从而消除了高性能系统中对多个分立器件的需求。
该器件可接受高达1.4 GHz的输入频率，并与分频器和可编程低噪声乘法器结合使用，可以灵活地进行频率规划。附加的可编程低噪声乘法器使用户可以减轻整数边界杂散的影响。在小数N模式下，器件可以通过32位分辨率来调整输出相位。对于需要快速改变频率的应用，该设备支持不到25 µs的快速校准选项。
通过使用3.3V单电源可实现此性能。它支持2个灵活的差分输出，也可以配置为单端输出。用户可以选择对VCO的一个输出进行编程，对通道分配器的第二个输出进行编程。不使用时，每个输出可以分别静音。
输出频率范围从20到5500 MHz
业界领先的相位噪声性能
VCO相位噪声：对于1.8GHz输出，在1-MHz偏移下为–144.5 dBc / Hz
归一化PLL本底噪声：–231 dBc / Hz
归一化PLL闪烁噪声：–126 dBc / Hz
适用于1.8 GHz输出的47 fs RMS抖动（12 kHz至20 MHz）
输入时钟频率高达1400 MHz
鉴相器频率高达200 MHz，
在Integer-N模式下高达400 MHz
支持小数N和整数N模式
双路差分输出
减少马刺的创新解决方案
可编程相位调整
可编程电荷泵电流
可编程输出功率水平
SPI或uWire（4线串行接口）
单电源供电：3.3 V
