LMH6517包含两个高性能，数字控制的可变增益放大器（DVGA）。它被设计用于窄带和宽带中频采样应用。通常，LMH6517在广泛的混合信号和数字通信应用中驱动高性能ADC，例如需要自动增益控制（AGC）来增加系统动态范围的移动无线电和蜂窝基站。

LMH6517的每个通道都有一个独立的数字控制衰减器和一个高线性度差分输出放大器。每个模块都经过了优化，以实现低失真和最大的系统设计灵活性。每个通道都可以单独禁用以节省功耗。

LMH6517数字控制衰减器可在31.5dB的范围内提供精确的0.5dB增益步进。片上数字锁存器用于增益设置的本地存储。提供了串行和并行编程选项。还提供脉冲模式，其中简单的向上或向下命令可以一次更改增益。

输出放大器具有差分输出，允许在单个5V电源上产生较大的信号摆幅。当驱动滤波器或模数转换器时，低阻抗输出提供最大的灵活性。

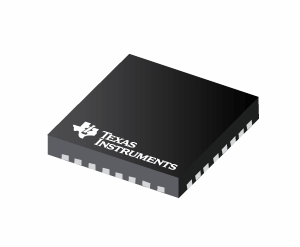

LMH6517在−40°C至+ 85°C的工业温度范围内工作。LMH6517采用32引脚，耐热增强型WQFN封装。

精确的0.5dB增益步长

200Ω电阻，差分输入

低阻抗，差分输出

禁用每个通道的功能

并联增益控制

SPI兼容串行总线

两线制脉冲模式控制

片上寄存器存储增益设置

线性度和相位增益设置的灵敏度低

5V单电源电压

小尺寸WQFN封装

关键规格

OIP3：200MHz时为43dBm

噪声系数5.5dB

增益步长为0.5dB

增益步进精度：0.05dB

1200 MHz的频率范围

每通道电源电流80mA
