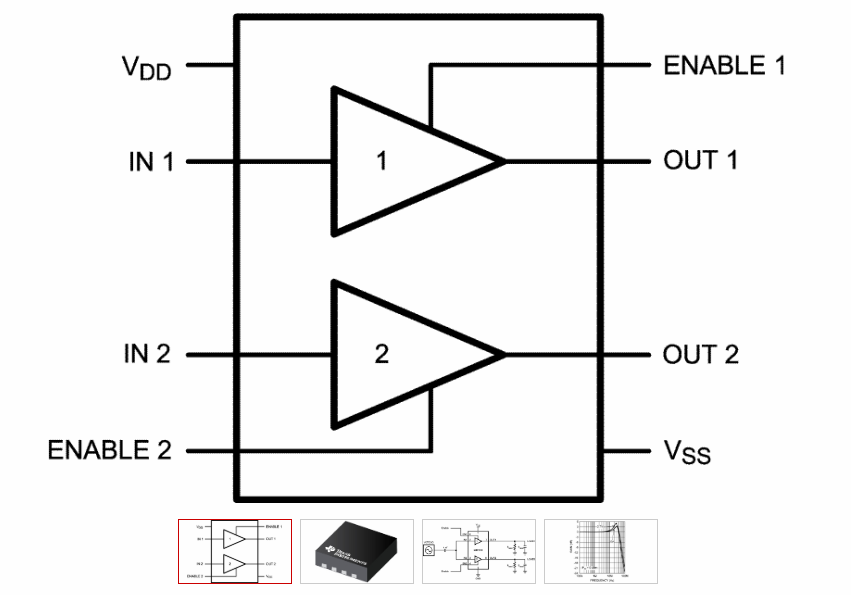

LMV112 是一款高速双时钟缓冲器，专为便携式通信和精确的多时钟系统而设计。LMV112 集成了两个 40 MHz 低噪声缓冲器，可优化应用并执行大型分立解决方案。该器件可在基带和振荡器信号路径之间实现卓越的系统操作，同时消除串扰。

德州仪器 (TI) 的独特技术和设计可提供准确度、电容和负载电阻，同时提高设备的驱动能力。低功耗使 LMV112 非常适合电池应用。

稳健、独立且灵活的缓冲器旨在为客户提供管理最新无线应用中复杂时钟信号的能力。缓冲器提供 110 V/μs 的内部压摆率，具有独立的关断和占空比精度。获得专利的模拟电路驱动超过 20 pF 的容性负载。德州仪器 (TI) 久经考验的偏置技术具有 1V 居中、轨到轨输入/输出单位增益和交流耦合方便输入。这些集成单元节省了空间并且不需要外部偏置电阻器。德州仪器在禁用后的快速恢复优化了性能和电流消耗。LMV112 提供单独的使能引脚控制，并且由于没有内部接地参考，单电源或分离电源配置提供了额外的系统灵活性和电源选择。

LMV112 是任何分立电路的成熟替代品，可简化电路板布局，同时最大限度地减少相关寄生元件。

LMV112 采用小型 WSON 封装，可提供高质量，同时最大限度地减少 PCB 空间的使用。德州仪器 (TI) 的高级封装通过引脚访问提供直接的 PCB-IC 评估。

• （典型值为：V SUPPLY = 2.7V 和
  C L = 20 pF，除非另有说明。）

（典型值为：V SUPPLY = 2.7V 和
C L = 20 pF，除非另有说明。）

小信号带宽 40 MHz

电源电压范围 2.4V 至 5V

压摆率 110 V/μs

总电源电流 1.6 mA

关断电流 59 µA

轨到轨输入和输出

单独的缓冲器使能引脚

快速牛逼的技术

串扰抑制电路

8 引脚 WSON，引脚访问封装

温度范围 −40°C 至 85°C
