设备概览

概括

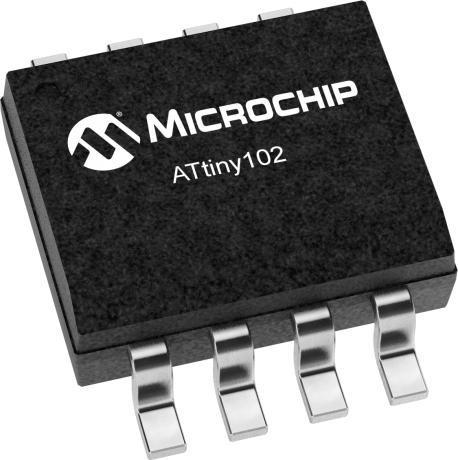

高性能 Microchip tinyAVR® 8 位基于 RISC 的 ATtiny102 微控制器 (MCU) 结合了 1 KB 系统内可编程闪存、32B SRAM、6 个通用 I/O 线、16 个通用工作寄存器、1 个 16 位定时器/counter 带两个 PWM 通道，内部和外部中断，一个 5 通道 10 位 A/D 转换器，片上模拟比较器，一个全双工 USART，带有内部振荡器的可编程看门狗定时器，内部校准振荡器，10 字节唯一 ID（序列号）、三个校准的内部参考电压（1.1V、2.2V 和 4.3V）和四个软件可选的省电模式。具有更快启动时间的版本可在专用部件号下获得。该设备在 1.8-5.5 伏特之间运行。

通过在单个时钟周期内执行强大的指令，ATtiny102 MCU 实现了接近 1 MIPS/MHz 的吞吐量，平衡了功耗和处理速度。

ATtiny102 产品是一款体积小、用途广泛、成本低且易于使用的微控制器，几乎适用于任何应用。它可用于系统监控、电池测量、电池充电、电压测量、电流测量、按钮接口、开关、小型电机驱动、一个或多个 LED 的驱动等。USART 为有线或无线接口提供了一种方法，可以为所有类型的物联网 (IoT) 终端节点创建功能强大但体积小且成本低的解决方案。

参数

名称

价值

程序存储器类型

闪光

程序存储器大小 (KB)

1

CPU 速度 (MIPS/DMIPS)

12

静态随机存取存储器 (B)

32

数字通讯外设

1-UART，

捕获/比较/PWM 外设

2 输入捕捉、2 CCP、2PWM

计时器

1 x 16 位

温度范围 (°C)

-40 到 125

工作电压范围 (V)

1.8 到 5.5

引脚数

8
