设备概览
概括

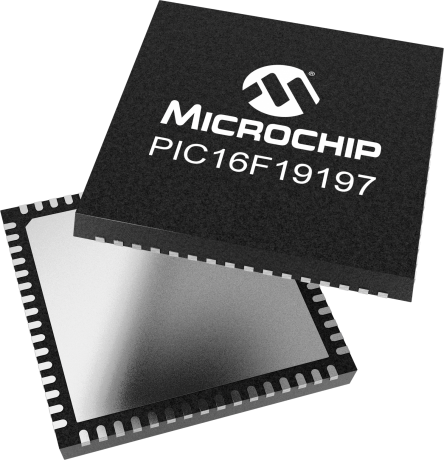

PIC16(L)F19197 微控制器提供超低功耗 (XLP) LCD 驱动器以及独立于内核的外设和智能模拟。由于集成了电荷泵、用于背光的高电流 I/O 驱动器以及实时时钟/日历 (RTCC) 的电池备份，它们特别适用于电池供电的 LCD 应用。HFINTOSC 的主动时钟调谐提供了一个高度准确的电压和温度时钟源。该系列还具有一个新的 12 位 ADC 2自动化电容分压器 (CVD) 技术，用于高级触摸感应、平均、滤波、过采样和自动阈值比较。其他新功能包括低功耗 IDLE 和 DOZE 模式、设备信息区 (DIA) 和内存访问分区 (MAP)。这款低功耗产品将提供 64 引脚，以支持客户在各种 LCD 和通用应用中。
附加的功能
56KB 闪存
256b 数据EE
4096内存
多达 360 个 LCD 段
LCD 电荷泵
偏置发生器
高精度内部振荡器
HFINTOSC 过电压和温度的有源时钟调谐
59 个 I/O 引脚
12 位 ADC 2 , 45 通道
5 位 DAC
2x 比较器（1 个低功耗，1 个高速）
2 个 8 位定时器，带 HLT
2 个 16 位定时器
窗口看门狗定时器
2x 中共
2 个 10 位 PWM
1x 互补波形发生器 (CWG)
4x 可配置逻辑单元 (CLC)
过零检测 (ZCD)
温度感应器
内存访问分区 (MAP)
写保护
自定义分区
2x EUSART
1x I 2 C
1x SPI
外设引脚选择
外围模块禁用
