设备概览
概括

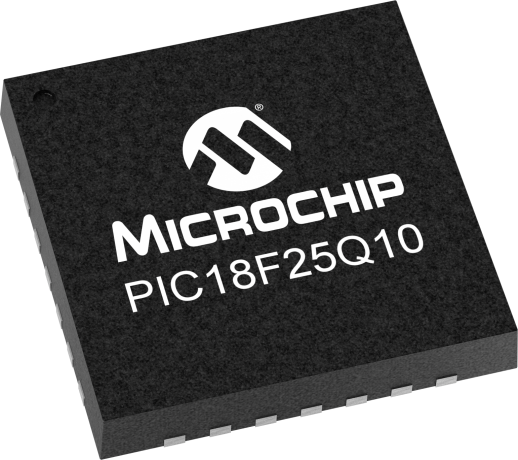

PIC18F25Q10 微控制器针对具有集成智能模拟、可配置外设和 5V 操作的稳健、实时控制和传感器节点进行了优化，以提高抗噪能力。它们非常适合广泛的应用，包括工业控制、消费、汽车、触摸传感和物联网 (IoT)。这些 28 引脚器件提供核心独立外设，例如 CWG、WWDT、CRC/内存扫描、硬件 CVD、过零检测和外设引脚选择，从而提高设计灵活性并降低系统成本。
PIC18 Q10 产品系列概述
查看 MPLAB Xpress 中的代码示例
查看 GitHub 中的代码示例
附加的功能
PIC18 内核，具有 83 条指令，31 个堆栈级别
内部 64MHz 振荡器
工作电压范围：- 1.8V – 5.5V
具有自读/写能力的 32 KB 闪存程序存储器
2048 字节数据 SRAM 存储器
256 字节的 EEPROM
带计算功能的 10 位 ADC，24 通道
1 个 5 位 DAC
2 个比较器
固定参考电压 (FVR) 模块 - 1.024V、2.048V 和 4.096V 输出电平
用于 mTouch 按钮/滑块的硬件电容分压器 (CVD)
1 x 过零检测
1 个 I2C/SPI
1 x EUSART 支持 LIN
CRC 与内存扫描
窗口看门狗定时器 (WWDT)
1 个硬件限制定时器 (HLT)
1 x 互补波形发生器
2 个独立的 10 位 PWM 模块
2 x 捕捉/比较/PWM 模块
三个 8 位定时器/计数器
四个 16 位定时器/计数器
1 个硬件限制定时器 (HLT)
扩展看门狗定时器 (WDT)
打盹、空闲和睡眠省电操作模式
低电流上电复位 (POR)
掉电复位 (BOR)
低功耗 BOR (LPBOR)
外设引脚选择
在线调试集成片上
通过两个引脚进行在线串行编程 (ICSP)
