UCC27516 和 UCC27517 单通道、高速、低侧栅极驱动器器件可有效驱动 MOSFET 和 IGBT 功率开关。UCC27516 和 UCC27517 使用本质上最小化直通电流的设计，可以将高峰值电流脉冲拉入和灌入容性负载，从而提供轨到轨驱动能力和极小的传播延迟，通常为 13 ns。

UCC27516 和 UCC27517 在 VDD = 12V 时提供 4A 拉电流、4A 灌电流（对称驱动）峰值驱动电流能力。

UCC27516 和 UCC27517 设计用于在 4.5 至 18V 的宽 VDD 范围和 –40°C 至 140°C 的宽温度范围内工作。VDD 引脚上的内部欠压锁定 (UVLO) 电路将输出保持在 VDD 工作范围之外的低电平。在低电压电平（例如低于 5 V）下运行的能力以及同类最佳的开关特性，特别适合驱动新兴的宽带隙功率开关器件，例如 GaN 功率半导体器件。

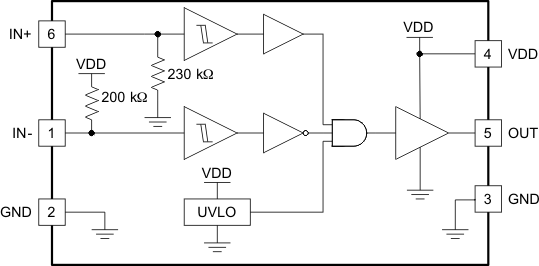

UCC27516 和 UCC27517 器件采用双输入设计，可灵活地使用同一器件实现反相（IN– 引脚）和同相（IN+ 引脚）配置。IN+ 或 IN– 引脚均可用于控制驱动器输出的状态。未使用的输入引脚可用于启用和禁用功能。为安全起见，输入引脚上的内部上拉和下拉电阻可确保当输入引脚处于浮动状态时输出保持低电平。因此，未使用的输入引脚不会悬空，必须适当偏置以确保驱动器输出在正常运行时启用。

UCC27516 和 UCC27517 器件的输入引脚阈值基于 TTL 和 CMOS 兼容的低电压逻辑，该逻辑是固定的且独立于 VDD 电源电压。高低阈值之间的宽滞后提供了出色的抗噪性。

提供卓越
的 NPN 和 PNP 分立解决方案替代品的低成本栅极驱动器器件

4-A 峰值源和 4-A 峰值-吸收对称驱动

快速传播延迟（典型值为 13ns）

快速上升和下降时间（典型值为 9ns 和 7ns）

4.5 至 18V 单电源范围

在 VDD UVLO 期间输出保持低电平（确保
在上电和断电时无毛刺运行）

TTL 和 CMOS 兼容输入逻辑阈值（独立
于电源电压）

高噪声抗扰度的迟滞逻辑阈值

双输入设计（选择反相（IN– 引脚）或
同相（IN+ 引脚）驱动器配置）

未使用的输入引脚可用于启用或禁用功能

当输入引脚悬空时输出保持低电平

输入引脚绝对最大电压电平不受
VDD 引脚偏置电源电压的限制

–40°C 至 140°C 的工作温度范围

5 引脚 DBV (SOT-23) 和 6 引脚 DRS（3mm ×
3mm WSON，带外露散热焊盘）封装选项
