ADC12DL3200 是一款射频采样、千兆采样、模数转换器 (ADC)，可以直接对从 DC 到 10 GHz 以上的输入频率进行采样。在双通道模式下，ADC12DL3200 的采样速率高达 3200 MSPS，单通道模式下的采样速率高达 6400 MSPS。通道数（双通道模式）和奈奎斯特带宽（单通道模式）的可编程折衷允许开发灵活的硬件，满足高通道数或宽瞬时信号带宽应用的需求。8.0 GHz 的全功率输入带宽 (–3 dB) 和可用频率范围允许对频率捷变系统的 L 波段、S 波段、C 波段和 X 波段进行直接射频采样。

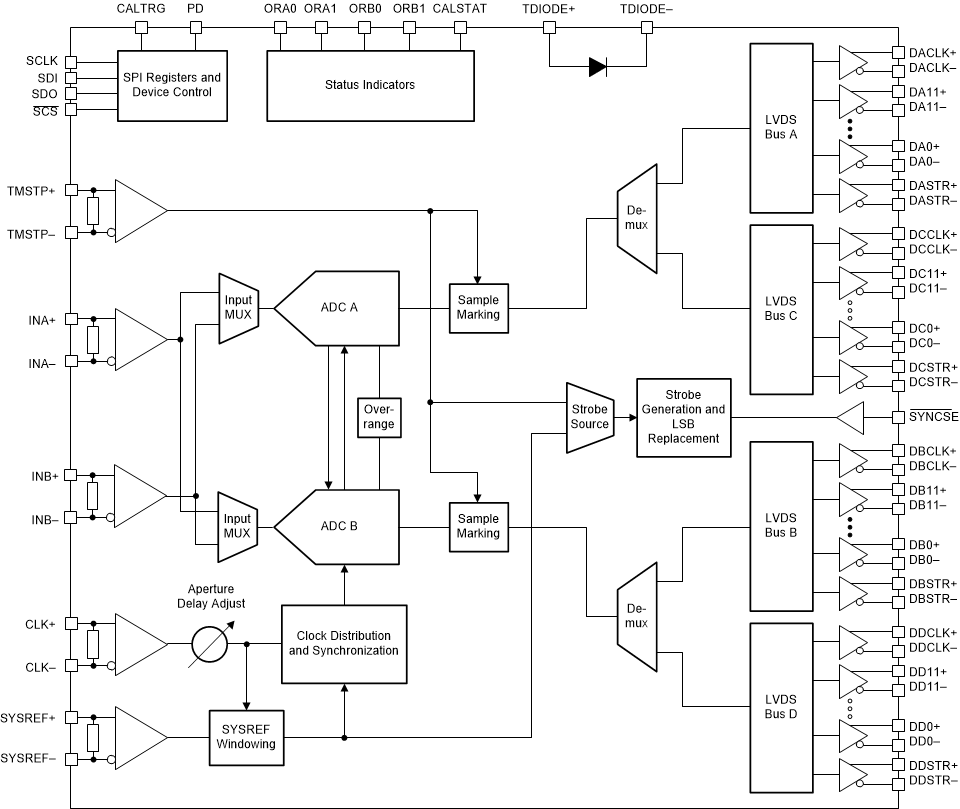

ADC12DL3200 使用低延迟、低电压差分信号 (LVDS) 接口，用于延迟敏感的应用或首选 LVDS 的简单性。该接口使用多达 48 个数据对、四个双倍数据速率 (DDR) 时钟和四个选通信号，排列在四个 12 位数据总线中。该接口支持高达 1.6 Gbps 的信令速率。选通信号简化了总线之间和多个设备之间的同步。选通是内部生成的，可以在确定的时间通过 SYSREF 输入复位。无噪声孔径延迟 (T AD ) 调整和 SYSREF 窗口化等创新同步功能进一步简化了多设备同步。

ADC核心：

12 位分辨率

单通道模式下高达 6.4 GSPS

双通道模式下高达 3.2 GSPS

低幅度、高阶谐波的内部抖动

低延迟 LVDS 接口：

总延迟：< 10 ns

多达 48 个数据对，1.6 Gbps

四个 DDR 数据时钟

选通信号简化同步

本底噪声（无输入，V FS = 1.0 V PP-DIFF）：

双通道模式：–151.1 dBFS/Hz

单通道模式：–154.3 dBFS/Hz

V CMI为 0 V 的缓冲模拟输入：

模拟输入带宽 (–3 dB)：8.0 GHz

可用输入频率范围：> 10 GHz

满量程输入电压（V FS，默认）：0.8 V PP

无噪声孔径延迟 (T AD ) 调整：

精确的采样控制：19-fs 步进

简化同步和交织

温度和电压不变延迟

易于使用的同步功能：

自动 SYSREF 时序校准

样品标记的时间戳

功耗：3.15 瓦
