DAC124S085 器件是一款全功能、通用、四通道、12 位、电压输出、数模转换器 (DAC)，可采用 2.7V 至 5.5V 单电源供电，功耗为 1.1 mW 3 V 和 2.4 mW 5 V。DAC124S085 采用 10 引脚 WSON 和 VSSOP 封装。

10 引脚 SON 封装使 DAC124S085 成为同类产品中最小的四通道 DAC。片上输出放大器允许轨到轨输出摆幅，三线串行接口在整个电源电压范围内以高达 40 MHz 的时钟速率运行。竞争器件在 2.7V 至 3.6V 范围内的电源电压下仅限于 25MHz 时钟速率。串行接口兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口。

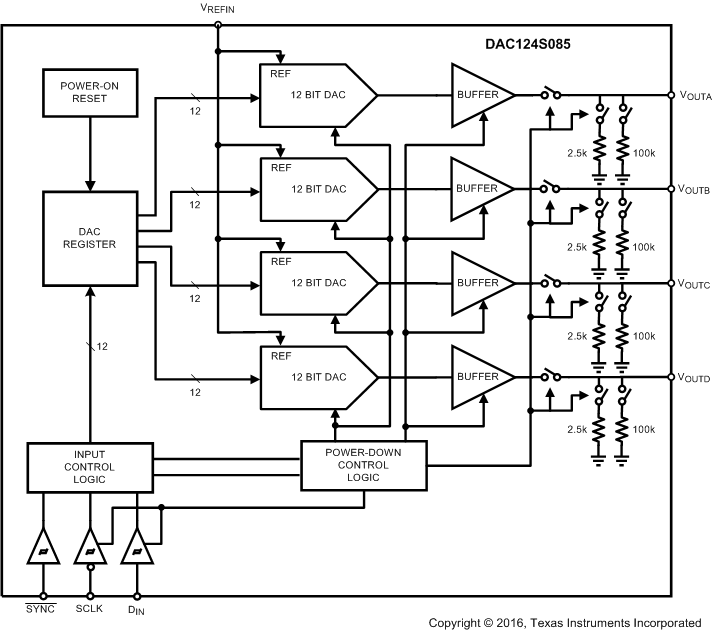

DAC124S085 的基准适用于所有四个通道，电压可在 1 V 和 V A之间变化，提供尽可能宽的输出动态范围。DAC124S085 有一个 16 位输入移位寄存器，用于控制要更新的输出、操作模式、掉电条件和二进制输入数据。根据两个操作模式位的设置，所有四个输出可以同时或单独更新。

上电复位电路可确保 DAC 输出上电至零伏并保持在该状态，直到对设备进行有效写入。断电功能通过三种不同的端接选项将功耗降低到微瓦以下。

DAC124S085 的低功耗和小封装使其成为电池供电设备的绝佳选择。

DAC124S085 是引脚兼容的 DAC 系列之一，包括 8 位 DAC084S085 和 10 位 DAC104S085。DAC124S085 可在 –40°C 至 105°C 的扩展工业温度范围内运行

• 保证单调性

• 低功耗运行

• 轨到轨电压输出

• 上电复位至 0 V

• 同步输出更新

• 宽电源范围：2.7V 至 5.5V

• 业界最小封装

• 掉电模式

• 分辨率：12 位

• INL：±8 LSB（最大值）

• DNL：0.7 到 –0.5 LSB（最大值）

• 设置时间：8.5 µs（最大值）

• 零代码错误：15 mV（最大值）

• 满量程误差：–0.75% FS（最大值）

• 供电电源：

• 正常：3 V 时为 1.1 mW 或 5 V 时为 2.4 mW
  （典型）

• 断电：3 V 时为 0.3 µW 或 5 V 时为 0.8 µW
