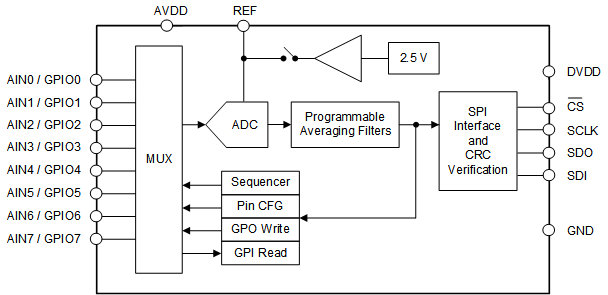

ADS7067 是一款小型、16 位、8 通道、高精度逐次逼近寄存器 (SAR) 模数转换器 (ADC)。ADS7067 具有集成的无电容基准电压源和基准电压源缓冲器，可通过减少外部组件来帮助减小整体解决方案尺寸。晶圆级芯片级封装和更少的外部组件使该器件适用于空间受限的应用。该器件系列包括 ADS7067 (800 kSPS) 和 ADS7066 (250 kSPS) 速度变体。

ADS7067 具有内置偏移校准功能，可在系统的各种工作条件下提高精度。可编程平均滤波器可实现更高分辨率的测量。ADS7067 的八个通道可以单独配置为模拟输入、数字输入或数字输出，从而实现更小的系统尺寸并简化混合信号反馈和数字控制的电路设计。

增强型 SPI 使 ADS7067 能够以较低的时钟速度实现高吞吐量，从而简化电路板布局并降低系统成本。它具有用于数据读写操作和上电配置的循环冗余校验 (CRC)。

小解决方案尺寸：

1.62 毫米 × 1.62 毫米 WCSP

节省空间的无电容 2.5V 内部基准

8 个通道可配置为以下任意组合：

最多 8 个模拟输入、数字输入或数字输出

可编程平均滤波器：

用于平均的可编程样本大小

平均内部转换

平均输出的 20 位分辨率

带通道序列器的低泄漏多路复用器：

手动模式

飞行模式

自动排序模式

优异的交直流性能：

信噪比：90 分贝，总谐波失真：–100 分贝

使用可编程平均滤波器提高 SNR

INL：±1 LSB，16 位无丢码

内部校准可改善偏移和漂移

无延迟输出的高采样率：800 kSPS

操作范围广：

ADC 输入范围：0 V 至 V REF和 2 x V REF

模拟电源：3 V 至 5.5 V

数字电源：1.65 V 至 5.5 V

温度范围：–40°C 至 +125°C

增强型 SPI 数字接口：

高速 60MHz SPI 接口
