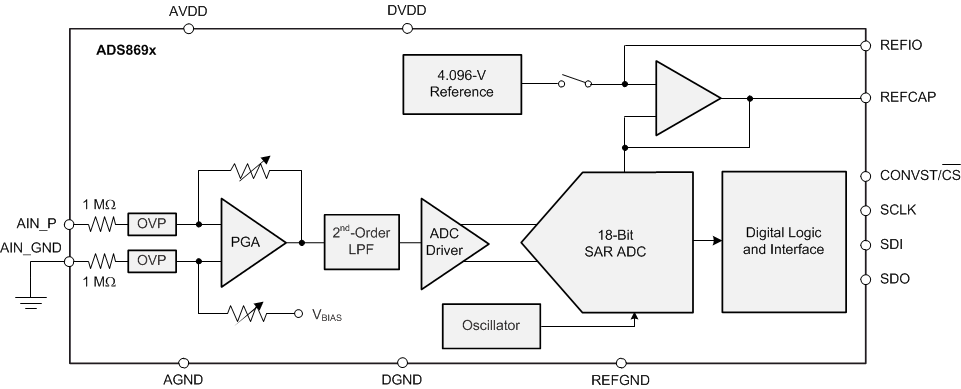

ADS8691、ADS8695 和 ADS8699 属于基于逐次逼近 (SAR) 模数转换器 (ADC) 的集成数据采集系统系列。这些器件具有高速、高精度 SAR ADC、集成模拟前端 (AFE) 输入驱动器电路、高达 ±20V 的过压保护电路以及具有极低温度漂移的片上 4.096V 基准。

这些器件采用单 5V 模拟电源运行，但支持 ±12.288V、±6.144V、±10.24V、±5.12V 和 ±2.56V 的真正双极输入范围，以及 0V 至12.288 V、0 V 至 10.24 V、0 V 至 6.144 V 和 0 V 至 5.12 V。增益和失调误差在每个输入范围的指定值内精确调整，以确保高直流精度。输入范围的选择是通过器件内部寄存器的软件编程来完成的。无论所选输入范围如何，这些器件都提供高阻性输入阻抗 (≥ 1 MΩ)。

multiSPI 数字接口向后兼容传统 SPI 协议。此外，可配置功能简化了与各种主机控制器的接口。

• 具有集成模拟前端的 18 位 ADC

• 高速：

• ADS8691：1 MSPS

• ADS8695：500 kSPS

• ADS8699：100 kSPS

• 软件可编程输入范围：

• 双极性范围：±12.288 V、±10.24 V、±6.144 V、±5.12 V和±2.56 V

• 单极范围：0 V–12.288 V、0 V–10.24 V、0 V–6.144 V 和 0 V–5.12 V

• 5V 模拟电源：1.65V 至 5VI/O 电源

• 恒阻输入阻抗 ≥ 1 MΩ

• 输入过压保护：高达 ±20 V

• 具有低漂移的片上 4.096V 基准

• 完美的表现：

• DNL：±0.6 LSB；INL：±1.75 LSB

• 信噪比：92.5 分贝；总谐波失真：–110 dB

• ALARM → 高、低阈值

• 带菊花链的 multiSPI™ 接口

• 扩展工业温度范围：–40°C 至 +125°C
