OPA564 是一款低成本、大电流运算放大器，非常适合将高达 1.5A 的电流驱动到无功负载。高压摆率提供 1.3MHz 全功率带宽和出色的线性度。这些单片集成电路在要求苛刻的电力线通信和电机控制应用中提供高可靠性。
OPA564 在 7V 至 24V 的单电源或 ±3.5V 至 ±12V 的双电源下运行。在单电源操作中，输入共模范围扩展到负电源。在最大输出电流下，宽输出摆幅可在标称 24V 电源下提供 20V PP (I OUT = 1.5A) 能力。

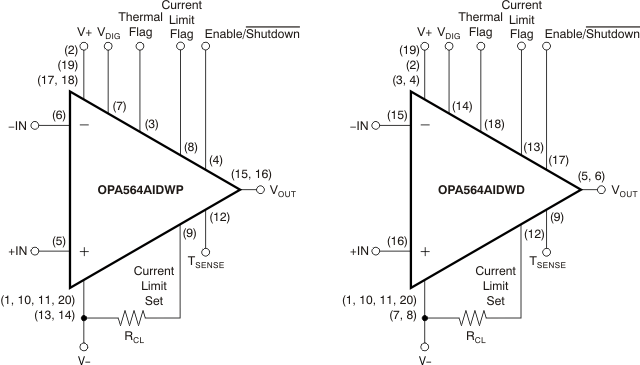

OPA564 具有内部过热保护和电流过载保护。它旨在提供准确的、用户选择的电流限制。提供两个标志输出；一个表示电流限制，第二个表示过热情况。它还具有一个使能/关断引脚，可以将其强制为低电平以关断输出，从而有效地断开负载。
OPA564 采用热增强型表面贴装 PowerPAD™ 封装 (HSOP-20)，可选择封装顶部或底部的散热垫。两个版本的额定工作温度范围为 –40°C 至 +85°C。
高输出电流：1.5A
高输出电流：1.5A
宽电源范围：
单电源：+7V 至 +24V
双电源：±3.5V 至 ±12V
大输出摆幅： 1.5A 时20V PP
完全保护：
热关断
可调电流限制
诊断标志：
过流
热关断
输出使能/关断控制
高速：
增益带宽积：17MHz
10V PP 时的全功率带宽：1.3MHz
压摆率：40V/µs
用于结温监控的二极管
HSOP-20 PowerPAD 包
