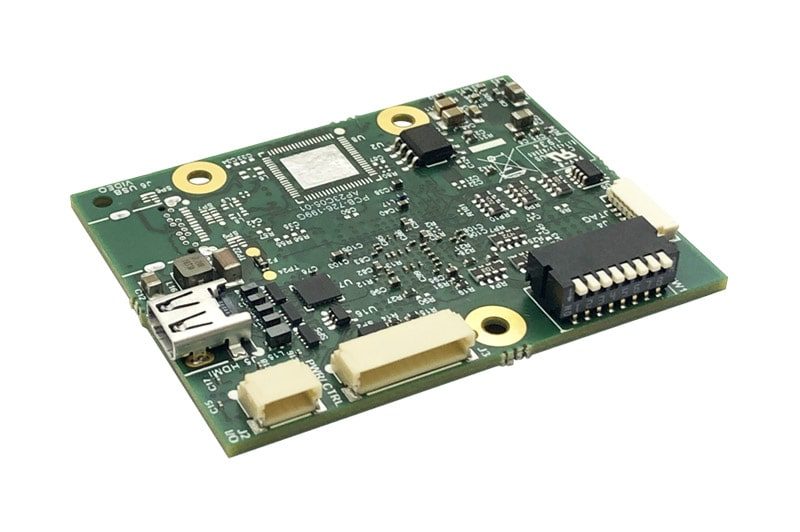

该鹞HDMI相机接口板（AS-CIB-HDMI-001-A）是活性硅的鹞系列相机接口板中的一员; 它为自动对焦变焦相机（例如腾龙 MP1010M、MP1110M 和 MP2030M-GS 相机、索尼 EV 系列相机（例如索尼 FCB-EV7520A）、Harrier 10x、36x 和 40x AF 变焦相机）提供 HDMI 输出。
连接 HDMI 电缆时启用 HDMI 输出。上电时，可以通过板上的 DIP 开关设置来选择摄像机视频模式。摄像头视频模式以及其他摄像头和接口板功能也可由 TTL 串行通信控制。
所述鹞HDMI摄像机接口板可以购买板只或作为组装相机溶液安装到自动对焦变焦照相机。查看我们的HDMI 输出自动对焦变焦块相机产品组合。Harrier HDMI 相机接口板也可以提供USB 和 HDMI 版本。
Active Silicon 还提供相机接口板的定制设计服务，如果产品不能满足您的所有要求，可以对其进行调整。我们很高兴讨论您的系统要求，并期待提供您需要的产品。
HDMI 操作 | 插入HDMI线后开启HDMI输出。HDMI输出的视频模式与摄像机的输出相同；接口板没有进行视频模式转换。要更改 HDMI 输出的模式，应使用 VISCA 串行命令或 DIP 开关设置（和电源循环）更改摄像机的模式。支持高达 1080p60 的视频模式。 |
状态指示灯 | 接口板配有一个多色 LED 来指示摄像机状态。 绿色常亮： 红色常亮： |
开机时的视频模式 | 上电时，摄像机接口板将读取 SW1 DIP 开关并相应地设置摄像机视频模式。如果 DIP 开关设置为“默认摄像机模式”，则摄像机（和摄像机接口板）将在摄像机上次设置的视频模式下启动。 有关详细信息，请参阅数据表中有关 DIP 开关设置的部分。 |
模拟输出： | 某些摄像机可设置为输出模拟视频信号（例如腾龙 MP1110M-VC），该信号可作为摄像机接口板上 PWR/CTRL (J3) 连接器的输出访问。当腾龙相机模式设置为 PAL/NTSC（模拟）输出时，相机没有数字视频输出，因此也没有 HDMI 输出。 |
测试模式： | 可以通过 (a) 将连接器 J2 的引脚 1 驱动为低电平，或 (b) 通过串行通信发送适当的 VISCA 命令来选择视频测试模式输出。 |
相机控制： | 摄像机设置（包括视频模式）可以通过串行 VISCA 命令（通过板 PWR/CTRL 连接器 – J3）控制。 有关使用 VISCA 串行命令操作相机的信息，请参阅相机的用户/技术手册。 |
CIB VISCA 命令： | 对于使用扩展 VISCA 串行命令的接口板操作： VISCA 协议最多可支持网络连接 8 台摄像机；每个摄像机都分配了一个单独的地址。默认摄像头地址为 1。为了区分摄像头接口板特定命令和摄像头命令，接口板预先分配了一个固定的 VISCA 地址 有关命令列表，请参阅Harrier HDMI 相机接口板数据表中的相机接口板 VISCA 命令部分。 注意：当列出 VISCA 命令时，在每个字节之间引入了一个空格以提高可读性。发送到摄像头/接口板的号码必须不带空格。 |
