有源 FCB-EV-HD-SDI是一个完整的接口解决方案，可充分利用 FCB-EV7520A 块状摄像机提供的高清数字视频。接口板直接连接到相机的数字输出端口，以提供卓越的图像质量。
此接口支持摄像机的所有 HD-SDI 模式（有关 3G-SDI 支持，请参阅 Active Silicon 的 Harrier 系列）。除了新的 FCB-EV7520A 相机外，该模块还支持 EV 系列的其他 FCB 相机，例如 EV7500/7310/7300/5500/5300。
位于接口板背面的 DIP 开关可以方便地选择高清视频模式，而无需向摄像机发送串行命令。RS-232 通讯端口和复位线可用。有源 FCB-EV-HD-SDI还具有符合 SMPTE RP-219-2002 规范的内置测试模式。

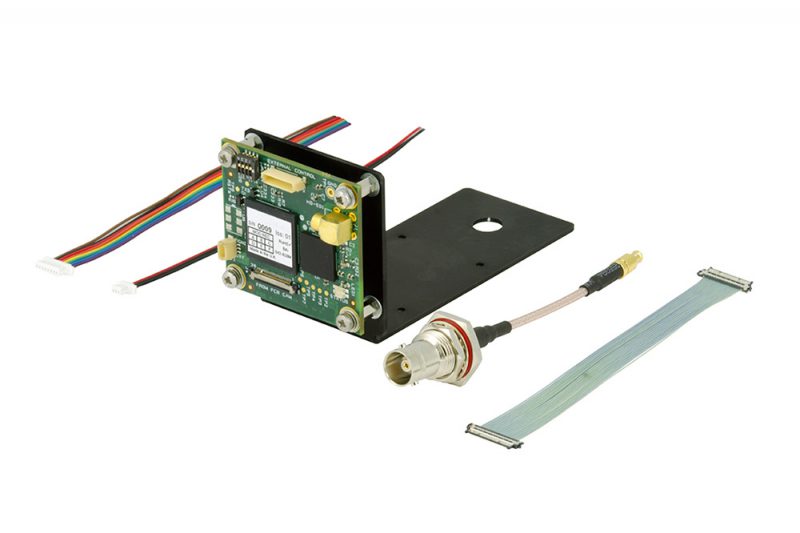

该产品以套件形式提供，包括接口板、安装套件和电缆，对于批量 OEM，如果需要，也可以单独订购不带安装套件和电缆的板。
有源 FCB-EV-HD-SDI的物理轮廓位于 FCB-EV 系列摄像机的后部轮廓内，提供的安装套件可让模块安全、整齐地连接到摄像机
适用于 Sony FCB-EV7520A 摄像机的 HD-SDI 接口解决方案。
还与 EV 系列的其他索尼 FCB 相机兼容。
包括接口模块、电缆和安装套件。
使用相机的数字输出提供最佳图像质量。
支持以下高清模式 - 25、29.97 和 30Hz 的 1080p、50、59.94 和 60Hz 的 1080i、25、29.97、30、50、59.94 和 60Hz 的 720p。
符合 SMPTE 274M 和 SMPTE 296M。
视频模式选择开关和内置测试模式。
用于摄像机控制的 RS-232 通信端口。
符合 RoHS 标准。
HD-SDI 连接器 (J1) | 有源 FCB-EV-HD-SDI配备 75 欧姆 MCX 连接器，允许使用 RG179 同轴电缆连接到接口模块。 连接器类型：Samtec MCX7-JPH-RA-TH1-SKT。 配套电缆：MCX 75 欧姆插头，通常用于 RG179 同轴电缆。 |
电源输入连接器 (J2) | Active-FCB-EV-HD-SDI配有用于电源输入的行业标准 3 路连接器。 连接器类型：JST（日本无焊端子）BM03B-SRSS-TB。 配套电缆：作为套件的一部分提供的合适电缆。 有关引脚分配，请参见数据表。 |
信号与控制 (J3) | 有源 FCB-EV-HD-SDI配备行业标准 9 路连接器，允许访问摄像机串行端口、复位、模拟视频输出以及接口模块的测试模式模式。 连接器类型：JST BM09B-SRSS-TB。 配套电缆：作为套件的一部分提供的合适电缆。 有关引脚分配，请参见数据表。 注 1：串行接口为 EIA/TIA-562。这与 RS-232 兼容，还允许低至 +/-3.3V 的低电压信号。TxD 和 RxD 耐受 +/-25V。 |
KEL30 连接器 (J4) | 有源 FCB-EV-HD-SDI配有 30 路微型连接器，可连接到 FCB-EV 摄像机上的匹配连接器。 连接器类型：KEL USL00-30L。 配套电缆：KEL USL20-30SS-010-C。（作为套件的一部分提供的合适电缆）。 |
视频模式 DIP 开关 (SW1) | 有源 FCB-EV-HD-SDI配备 4 路 DIP 开关，用于选择 FCB-EV 摄像机的视频输出模式。有关更多信息，请参阅数据表。 笔记：
|
状态 LED (LED1) | 有源 FCB-EV-HD-SDI配备多 LED 以指示摄像机状态。 绿灯常亮：摄像头和接口板通电，摄像头正在发送有效的视频数据。 红色常亮：接口板已通电，但未从摄像头接收到有效数据。这通常表示 30 路视频电缆 (J4) 未正确连接。 |
高清-SDI： | 有源 FCB-EV-HD-SDI符合 SMPTE 274M 和 SMPTE 296M。 |
批准： | 有源 FCB-EV-HD-SDI设计用于在安装在合适的外壳中时包含在符合以下法规和标准的系统中： 欧盟 – CE 标志符合 EMC EN 55022:2010（A 类）和 EN 55024:2010，符合欧盟指令 2014/30/EU。 美国 – EMC FCC A 类。 符合 RoHS 标准。 印刷电路板由 UL 认可的制造商制造，可燃性等级为 94-V0。 |
机械概述 | 有关机械概览图，请参见上面的“其他信息”选项卡。 |
方面： | 46 毫米 x 42 毫米 x 13.6 毫米高。 当使用提供的固定装置安装到相机上时，相机的深度增加了 19.6 毫米。 |
重量： | 10g（不包括安装套件）。安装套件重 2g。 |
能量消耗： | 130mA @ 9V。接口模块在正常工作条件下的典型电流消耗。 |
贮存温度： | -20°C 至 + 70°C。 |
工作温度： | -5°C 至 + 70°C（周围环境）。 |
相对湿度 | 10% 到 90% 无冷凝（运行和存储）。 |
