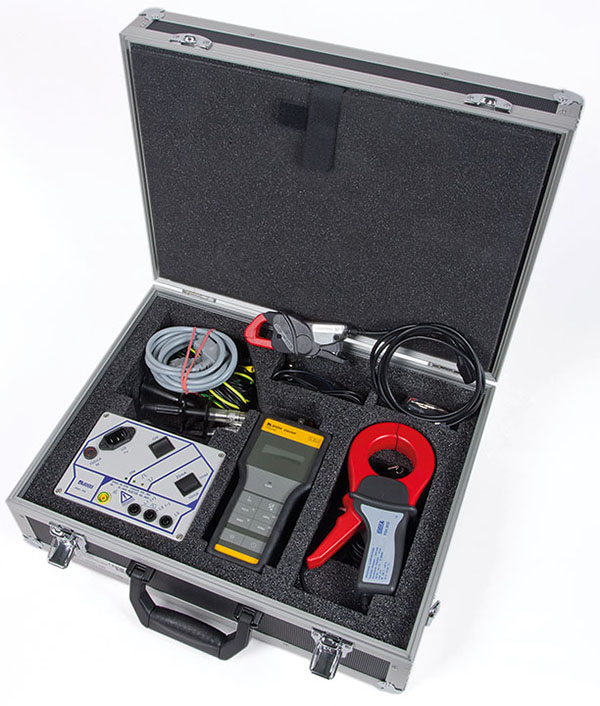

EDS30… 是一种便携式绝缘故障定位系统，旨在定位未接地系统（IT 系统）中的绝缘故障。所有基本组件都装在一个坚固的铝制外壳中，便于携带
应用
未安装绝缘故障定位系统 (EDS) 的 IT 系统
EDS3090PG
用于主电路，最高 AC 20…575 V 42…460 Hz，DC 20…504 V，AGE185 最高 AC 500…790 V 42…460 Hz，DC 400…960 V
EDS3091PG
用于高达 AC 20…265 V 42…460 Hz、DC 20…308 V 的控制电路
EDS3096PG
用于 IT 系统中的主电路，最高 AC 0…575 V 42…460 Hz，DC 20…504 V，所有极断开
EDS3096PV
用于光伏系统，PGH186 高达 20…575 V 42…460 Hz，DC 20…504 V，AGE185 高达 AC 500…790 V 42…460 Hz，DC 400…960 V
已安装绝缘故障定位系统 (EDS) 的IT 系统
EDS3090
用于安装了 EDS460/490 系统的主电路
EDS3091
西安福川电子科技宇航电线电缆用于安装了 EDS461/491 系统的控制电路
特征
用于 IT 系统 AC 42…460 Hz 0…790 V/DC 0…960 V 或断电系统的移动绝缘故障定位系统
TN/TT 系统中的剩余电流测量
用于主电路和控制电路
测量夹 20/52 mm（115 mm 可选）
坚固的铝制外壳，携带方便
测试设备 PGH18… 可变测试电流 1…25 mA
断电系统的集成测试电压 (PGH186)
西安福川电子科技宇航电线电缆绝缘故障评估仪EDS195PM
背光液晶显示屏，3 x 16 个字符
20/52 mm 测量夹包含在供货范围内
由蓄电池供电（随电源装置提供）
响应值绝缘故障定位 2…10 mA 用于主电路
响应值绝缘故障定位 0.2…1 mA 用于控制电路
响应值剩余电流测量 10 mA…10 A
可选操作模式绝缘故障定位/剩余电流测量
