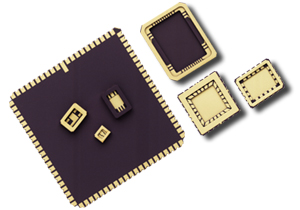

Leadless Chip Carrier (LCC)

Leadless Chip Carriers continue to be a popular package for surface mount applications. The Leadless Chip Carrier’s low profile and multilayer construction offers short internal electrical traces from the die to the metalized castellations around all sides and on the bottom of the package.

These outside contacts are typically .040” or .050” on center. They come in a variety of body sizes. Mount directly to the PC board or use a socket.

Advantages of LCCs:

Low profile, Multi-layer Ceramic Package

Footprint compatible with CQJB and PLCC

Solder, Glass or Epoxy Seal

Castellations instead of external leads

Low cost solution for surface mount leadless packages

Hermetic

Non Magnetic options available (Does not indicate zero Tesla)

SSM P/N	LEAD COUNT	PART TYPE	MFG DRW NO	CAVITY SIZE (W)	CAVITY SIZE (L)	PKG OD (L)	PKG OD (W)	S/R OD (L)	S/R OD (W)	S/R ID (L)	S/R ID (W)	B/F LAYOUT	LEAD PITCH	RECOM LID
LCC00302	3	LCC	IRK03F1-5070AA	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM	0.075	CL100902
LCC00303	3	LCC	KD-VA0219-01	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM	0.075	CL100902
LCC00305	3	LCC	IRK03F1-5070M-NB	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM	0.075	CL100902
LCC00310	3	LCC	IRK03F1-7816B	0.05	0.07	0.12	0.1	0.12	0.1			CUSTOM	0.075	CL100902
LCC00320	3	LCC	IRK03F1-7995F	0.05	0.07	0.12	0.1	0.11	0.1	0.07	0.05	CUSTOM	0.075	CL100902
LCC00322	3	LCC	KD-VB7H99-01	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM	0.075	CL100902
LCC00323	3	LCC	KD-VB8611	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM		CL100902
LCC00324	3	LCC	IRK03F1-7995H	0.05	0.07	0.12	0.1	0.12	0.1	0.07	0.05	CUSTOM		CL100902
LCC00402	4	LCC	PB-C89019	0.09	0.14	0.22	0.15	0.22	0.15	0.14	0.09	CUSTOM	0.05	CL191403
LCC00405	4	LCC	PB-CB6445	0.09	0.14	0.22	0.15	0.22	0.15	0.14	0.09	CUSTOM	0.05	CL191403
LCC00406	4	LCC	PB-CC0484	0.09	0.14	0.22	0.15	0.22	0.15	0.14	0.09	CUSTOM		CL191403
LCC00603	6	LCC	KD-E91895-A	0.09	0.1	0.245	0.17	NSR	NSR	NSR	NSR	3X0	0.05	CR201601
LCC00610	6	LCC	KD-VA1J38-A	0.09	0.1	0.245	0.17	0.245	0.17	0.175	0.1	0X3	0.05	CL221501
LCC00611	6	LCC	IRK06F1-5052D			0.245	0.17	0.245	0.17	0.175	0.1	3X0	0.05
LCC00612	6	LCC	KD-VB7155	0.09	0.1	0.245	0.17	0.245	0.17	0.175	0.1	3X0	0.05	CL221501
LCC00613	6	LCC	KD-V94364-B-01	0.1	0.175	0.245	0.17	0.237	0.166	0.175	0.1	CUSTOM	0.05	CL221501
LCC00801	8	LCC	IRK08F1-1285A-NB	0.1	0.175	0.245	0.17	0.245	0.17	0.175	0.1	CUSTOM	0.05	CL221501
LCC01627	16	LCC	PB-CA3G37	0.135	0.135	0.25	0.25	0.23	0.23	0.18	0.18	4X4	0.05	CL-22007
LCC01628	16	LCC	PB-C86636-A	0.16	0.16	0.3	0.3	0.28	0.28	0.21	0.21	4X4	0.05	CL-26002
LCC01630	16	LCC	PB-C88243	0.175	0.24	0.35	0.285	0.335	0.27	0.28	0.215	EVEN	0.05	CL322604
LCC01819	18	LCC	PB-12970	0.175	0.24	0.35	0.285	0.335	0.27	0.28	0.215	4X5	0.05	CL322604
LCC01822	18	LCC	IRK18F1-5288A	0.145	0.21	0.35	0.285	0.335	0.27	0.28	0.215	CUSTOM	0.05	CL322604
LCC01826	18	LCC	226297	0.12	0.12	0.25	0.25	0.23	0.23			4X5
LCC01827	18	LCC	IRK18F1-5045A	0.175	0.24	0.35	0.285	0.35	0.285	0.28	0.215	4X5	0.05
LCC02034	20	LCC	IRK20F1-5856B	0.21	0.21	0.35	0.35	0.35	0.35	0.275	0.275	5X5	0.05	CL-32506
LCC02042	20	LCC	N/A	0.16	0.16	0.35	0.35	0.33	0.33	0.24	0.24	5X5	0.05	CL-30010
LCC02044	20	LCC	IRK20F1-5046H	0.16	0.16	0.35	0.35	0.314	0.314	0.244	0.244	5X5	0.05
LCC02046	20	LCC	PB-CA8272-B	0.16	0.16	0.35	0.35	0.314	0.314	0.254	0.254	5X5	0.05	CL-30010
LCC02048	20	LCC	PB-C88405-A	0.16	0.16	0.35	0.35	0.314	0.314	0.254	0.254	5X5	0.05	CL-30010
LCC02203	22	LCC	IRK22F1-5396A	0.186	0.35	0.49	0.29	0.49	0.29	0.405	0.206	E/O	0.05	CL472703
LCC02406	24	LCC	IRK24F1-171F	0.22	0.22	0.4	0.4	0.38	0.38	0.285	0.285	6X6	0.05	CL-35003
LCC02411	24	LCC	PB-92234-C-02	0.229	0.229	0.4	0.4	0.38	0.38	0.285	0.285	6X6	0.05	CL-35003
LCC02413	24	LCC	PB-92321-A-01	0.229	0.229	0.4	0.4	0.38	0.38	0.285	0.285	6X6	0.05	CL-35003
LCC02415	24	LCC	IRK24F1-6247A	0.27	0.4	0.825	0.445	0.825	0.445	0.5	0.34	EO	0.05	CL764301
LCC02416	24	LCC	PB-81941	0.185	0.185	0.335	0.335	0.305	0.305	0.245	0.245	6X6	0.05	CL-29006
LCC02417	24	LCC	PB-C86250	0.229	0.229	0.4	0.4	0.38	0.38	0.305	0.305	6X6	0.05
LCC02418	24	LCC	PB-92234-MOD	0.229	0.229	0.4	0.4	0.388	0.388	0.285	0.285
LCC02419	24	LCC	IRK-24F1-171C	0.22	0.22	0.4	0.4	0.38	0.38	0.285	0.285	6X6	0.05
LCC02420	24	LCC	PB-C85255-B-OJW	0.229	0.229	0.4	0.4	0.38	0.38	0.285	0.285	6X6	0.05
LCC02421	24	LCC	PB-C86206	0.18	0.18	0.35	0.35	0.33	0.33	0.27	0.27	6X6	0.04
LCC02803	28	LCC	PB-C89238	0.25	0.27	0.45	0.45	0.404	0.404	0.344	0.344	10X4	0.05	CL-38504
LCC02834	28	LCC	IRK28F1-5451D	0.31	0.31	0.45	0.45	0.45	0.45	0.366	0.366	7X7	0.05	CL-42801
LCC02836	28	LCC	PB-75013-A	0.235	0.235	0.4	0.4	0.38	0.38	0.285	0.285	RADIAL	0.05	CL-35003
LCC02840	28	LCC	N/A	0.25	0.25	0.45	0.45	NSR	NSR	NSR	NSR	RADIAL	0.05	CR-42501
LCC02843	28	LCC	IRK28FO-5245D	0.185	0.185	0.45	0.45	NSR	NSR	NSR	NSR	UNEVEN	0.05	CR-42002
LCC02845	28	LCC	PB-44823	0.25	0.25	0.45	0.45	0.404	0.404	0.344	0.344	7X7	0.05	CL-38504
LCC02848	28	LCC	PB-C89241	0.25	0.25	0.45	0.45	0.404	0.404	0.344	0.344	10X4	0.05	CL-38504
LCC02850	28	LCC	PB-C91631	0.25	0.25	0.45	0.45	NSR				7X7	0.05
LCC02851	28	LCC	N/A	0.19	0.3	0.55	0.35	0.52	0.32	0.42	0.24	9X5	0.05
LCC02852	28	LCC	N/A	0.2	0.48	0.55	0.35	0.55	0.35	0.48	0.26	9X5	0.05
LCC02853	28	LCC	N/A	0.18	0.42	0.55	0.35	0.55	0.35	0.48	0.26	9X5	0.05
LCC02855	28	LCC	IRK28F1-6078A	0.2	0.48	0.55	0.35	0.55	0.35	0.48	0.26	14X0		CL543403
LCC02856	28	LCC	PB-44823	0.25	0.25	0.45	0.45					7X7	0.05
LCC02857	28	LCC	PB-C92586	0.285	0.285	0.4	0.4	0.4	0.4	0.335	0.335	7X7	0.05
LCC02858	28	LCC	IRK28F1-338AA	0.28	0.28	0.45	0.45	0.404	0.404	0.344	0.344	NEO	0.05
LCC02859	28	LCC	PB-44823	0.25	0.25	0.45	0.45	0.404	0.404	0.334	0.334	7X7
LCC02860	28	LCC	PB-C85189	0.29	0.29	0.45	0.45	0.45	0.45	0.36	0.36	7X7
LCC02861	28	LCC	PB-CB8230	0.29	0.29	0.45	0.45	0.44	0.44	0.354	0.354		0.05	CR-40003
LCC03201	32	LCC	PB-81788	0.25	0.25	0.42	0.42	0.4	0.4	0.34	0.34	RADIAL	0.04	CL-38504
LCC03202	32	LCC	PB-C85531-B	0.25	0.25	0.55	0.45	0.55	0.45	0.4	0.36	8X8	0.05	CL534302
LCC03203	32	LCC	N/A	0.32	0.41	0.55	0.45	0.55	0.45	0.48	0.38	10X6	0.05
LCC03204	32	LCC	225835	0.32	0.41	0.55	0.45	0.55	0.45	0.48	0.38	10X6	0.05	CL534302
LCC03206	32	LCC	IRK32F1-5691A	0.2	0.42	0.55	0.45	0.55	0.45	0.48	0.38	UNEVEN	0.05	N/A
LCC03209	32	LCC	IRK32F1-5008D	0.29	0.39	0.55	0.45	0.55	0.45	0.45	0.36	10X6	0.05	CL514110
LCC03217	32	LCC	IRK32F-5337A	0.25	0.25	0.55	0.45	0.52	0.42	0.43	0.33	UNEVEN	0.05	CL514110
LCC03229	32	LCC	IRK32F1-5301A	0.3	0.43	0.55	0.45	0.55	0.45	0.48	0.38	NEO	0.05
LCC03237	32	LCC	IRK32F1-5434A	0.3	0.605	0.75	0.45	0.75	0.45	0.675	0.37	NEO	0	N/A
LCC03249	32	LCC	IRK32F1-5008E	0.29	0.39	0.55	0.45	0.55	0.45	0.45	0.35	NEO	0.05	CL514110
LCC03250	32	LCC	IRK32F1-5654B	0.25	0.25	0.55	0.45	0.52	0.42	0.43	0.33	9X7	0.05	CL514110
LCC03251	32	LCC	IRK32F0-6557A	0.25	0.35	0.55	0.45	NSR	NSR	NSR	NSR	NEO	0.05	N/A
LCC03252	32	LCC	IRK32F1-5646A	0.25	0.35	0.55	0.45	0.52	0.42	0.43	0.33	10X6	0.05	CL504002
LCC03255	32	LCC	MSC-0701	0.25	0.52	0.825	0.4	0.735	0.3			6X10	0.05
LCC03256	32	LCC	N/A	0.2	0.48	0.55	0.45	0.55	0.45	0.48		SIDES ONLY	0.05
LCC03259	32	LCC	IRK32F1-5964A	0.28	0.42	0.55	0.45	0.55	0.45	0.48	0.36	6X10
LCC03261	32	LCC	IRK32F1-5646B	0.25	0.35	0.55	0.45	0.52	0.42	0.43	0.33	10X6	0.05	CL514110
LCC03262	32	LCC	IRK32F1-6154A	0.24	0.4	0.829	0.4	0.829	0.4	0.73	0.24	8X8
LCC03263	32	LCC	IRK32F1-283K	0.3	0.35	0.55	0.45	0.55	0.45	0.426	0.366
LCC03264	32	LCC	IRK32F1-5988A	0.24	0.5	0.829	0.4	0.829	0.4	0.73	0.34	8X8
LCC03266	32	LCC	IRK32F1-5301A	0.3	0.43	0.55	0.45	0.55	0.45	0.48	0.38	NEO	0.05
LCC03267	32	LCC	IRK32F1-200B	0.3	0.33	0.55	0.45	0.55	0.45	0.444	0.314	EO	0.05
LCC03270	32	LCC	MCB-50132A/201146	0.25	0.28	0.55	0.45	0.515	0.42	0.425	0.33	9X7	0.05
LCC03271	32	LCC	IRK32F1-1167A	0.18	0.28	0.55	0.45	0.55	0.45	0.43	0.3	12X4	0.05	CL534302
LCC03274	32	LCC	PB-C88084	0.3	0.35	0.55	0.45	0.52	0.42	0.41	0.36	8X8	0.05	CL504003
LCC03606	36	LCC	SD-560-8239	0.3	0.3	0.55	0.55	0.48	0.48	0.38	0.38	9X9	0.05	CL-44001
LCC03608	36	LCC	KD-74270	0.23	0.23	0.412	0.375	0.36	0.36	0.28	0.28	10X8	0	CL-35003
LCC03609	36	LCC	PB-CA1J94	0.3	0.3	0.55	0.55	0.48	0.48	0.39	0.39	9X9	0.05	CL-44012
LCC04021	40	LCC	PB-C87701-A	0.2	0.2	0.48	0.48	0.46	0.46	0.36	0.36	10X10	0.04	CL-44011
LCC04025	40	LCC	IRK40F1-5913B	0.3	0.3	0.48	0.48	0.46	0.46	0.39	0.39	10X10	0.04	CL-44012
LCC04027	40	LCC	N/A	0.3	0.3	0.48	0.48	0.46	0.46	0.39	0.39	10X10	0.04	CL-44012
LCC04029	40	LCC	IRK40F1-138E	0.3	0.3	0.48	0.48	0.46	0.46	0.36	0.36	10X10	0.04
LCC04031	40	LCC	PB-CA0926	0.29	0.29	0.4	0.4	0.38	0.38	0.32	0.32		0.04	CL-37501
LCC04416	44	LCC	PB-12832-B	0.34	0.34	0.65	0.65	0.59	0.59	0.44	0.44	11X11	0.05	CL-55018
LCC04417	44	LCC	214558	0.3	0.3	0.65	0.65	0.5	0.5	0.39	0.39	RADIAL	0.05	CL-48002
LCC04419	44	LCC	PB-C89591	0.4	0.4	0.65	0.65	0.59	0.59	0.494	0.494	11X11	0.05	CL-55018
LCC04420	44	LCC	PB-C90577-A	0.474	0.474	0.65	0.65	0.63	0.63	0.562	0.562	11X11	0.05	CL-62010
LCC04431	44	LCC	PB-C91089	0.28	0.28	0.65	0.65	0.5	0.5	0.404	0.404	11X11	0.05	CL-48002
LCC04434	44	LCC	IRK44F0-5558A	0.43	0.43	0.65	0.65	NSR	NSR	NSR	NSR		0.05
LCC04438	44	LCC	IRK44F1-8087A	0.474	0.474	0.65	0.65	0.65	0.65	0.562	0.562	11X11	0.05	CL-62010
LCC04439	44	LCC	IRK44F1-6253A	0.29	0.45	0.825	0.45	0.825	0.45	0.725	0.374	10X12	0.0315	CL804202
LCC04442	44	LCC	PB-CB8121	0.474	0.474	0.65	0.65	0.63	0.63	0.562	0.562	11X11	0.05
LCC04443	44	LCC	IRK44F1-5315D	0.3	0.3	0.65	0.65	0.5	0.5	0.404	0.404	11X11	0.025	CL-48002
LCC04805	48	LCC	PB-92301-A	0.344	0.35	0.56	0.56	0.54	0.54	0.43	0.43	12X12	0	CL-51502
LCC04812	48	LCC	PB-61034-A	0.3	0.3	0.5	0.5	0.475	0.475	0.37	0.37	RADIAL	0.04	CL-45002
LCC04818	48	LCC	N/A	0.35	0.35	0.56	0.56	0.54	0.54	0.44	0.44		0.04	CL-51502
LCC04826	48	LCC	IRK48F1-5498B	0.327	0.327	0.5	0.5	0.476	0.476	0.398	0.398	12X12	0.04	CL-44012
LCC04827	48	LCC	PB-55304	0.3	0.3	0.5	0.5	0.47	0.47	0.37	0.37	12X12	0.04	CL-45002
LCC04829	48	LCC	IRK48F1-234EA	0.328	0.328	0.51	0.51	0.48	0.48	0.4	0.4	13X11	0.04	CL-45002
LCC04830	48	LCC	PB-C89278	0.35	0.35	0.56	0.56	0.54	0.54	0.44	0.44	12X12	0.04	CL-51502
LCC04831	48	LCC	PB-C91375	0.31	0.31	0.46	0.46	0.46	0.46	0.36	0.36	12X12	0.035	CL-44010
LCC04832	48	LCC	PB-CA0F86-A	0.418	0.418	0.56	0.56	NSR	NSR				0.04
LCC04833	48	LCC	IRK48F1-185B	0.23	0.23
LCC05203	52	LCC	PB-92155	0.35	0.35	0.75	0.75	0.574	0.574	0.454	0.454	13X13	0.05	CL-55018
LCC05204	52	LCC	PB-92155-A	0.35	0.35	0.75	0.75	0.574	0.574	0.454	0.454	13X13	0.05	CL-55018
LCC05207	52	LCC	IRK52F1-372BAW	0.25	0.25	0.75	0.75	0.54	0.54	0.42	0.42	RADIAL	0.05	CL-51502
LCC05209	52	LCC	IRK52F1-5235AAW	0.25	0.25	0.75	0.75	0.54	0.54	0.42	0.42	13X13	0.05	CL-51502
LCC06808	68	LCC	PB-13225-B	0.4	0.4	0.95	0.95	0.624	0.624	0.49	0.49	17X17	0.05	CL-59006
LCC06850	68	LCC	PB-C87671-B-01	0.3	0.3	0.95	0.95	0.624	0.624	0.48	0.48	17X17	0.05	CL-59006
LCC06855	68	LCC	PB-C96341-C	0.512	0.63	0.95	0.95	0.83	0.83	0.71	0.71	17X17	0.05
LCC06856	68	LCC	PB-81841	0.4	0.4	0.95	0.95	0.624	0.624	0.504	0.504	17X17	0.05	CL-59006
LCC06857	68	LCC	PB-C87700-A	0.63	0.63	0.95	0.95	0.83	0.83	0.71	0.71	17X17	0.05	CL-76801
LCC06860	68	LCC	PB-02662	0.4	0.4	0.95	0.95	0.624	0.624	0.504	0.504	17X17	0.05	CL-59006
LCC06861	68	LCC	IRK68F1-6967B	0.3	0.3	0.56	0.56	0.52	0.52	0.42	0.42	17X17	0.025	CL-49312
LCC06864	68	LCC	PB-C86058-B-3	0.4	0.4	0.95	0.95	0.624	0.624	0.504	0.504	17X17	0.05
LCC08421	84	LCC	PB-C87729	0.31	0.31	1.15	1.15	0.734	0.734	0.56	0.56	21X21	0.05	CL-70502
LCC08422	84	LCC	PB-C98D25	0.47	0.47	1.15	1.15	0.734	0.734	0.574	0.574	RADIAL 21X	0.05	CL-70502
LCC08423	84	LCC	PB-C86131	0.7	0.7	1.15	1.15	0.964	0.964	0.79	0.79	21X21	0.05	CL-94006
LCC08426	84	LCC	PB-CA1078	0.45	0.45	0.92	0.92	NSR	NSR	NSR	NSR	21X21	0.04	CR-58503
LCC08428	84	LCC	PB-CA7671	0.7	0.7	1.15	1.15	0.964	0.964	0.79	0.79	21X21	0.05	CL-92002
LCC08430	84	LCC	KD-DC0622	0.866	0.866	1.15	1.15	NSR	NSR			21X21	0.05
LCC08431	84	LCC	PB-CC0568	0.45	0.45	0.92	0.92	NSR	NSR	NSR	NSR	21X21	0.04
LCC10002	100	LCC	PB-44914-A	0.39	0.39	1.35	1.35	0.76	0.76	0.64	0.64	25X25	0.05	CL-73003
