M22520/1-01压接工具操作指南

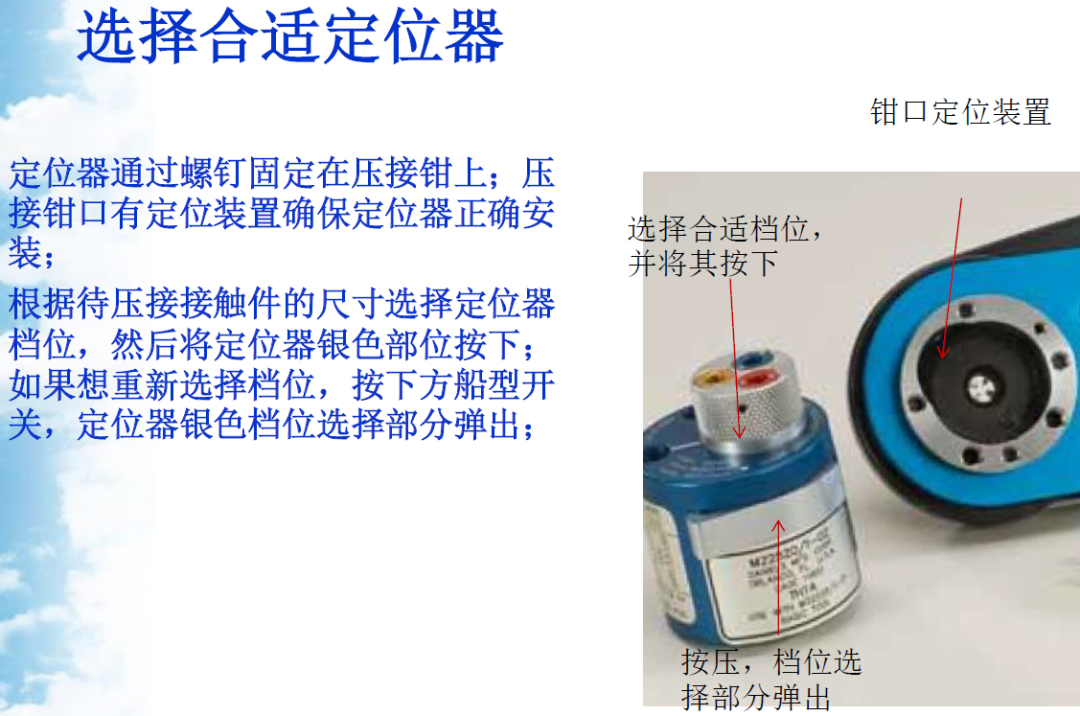

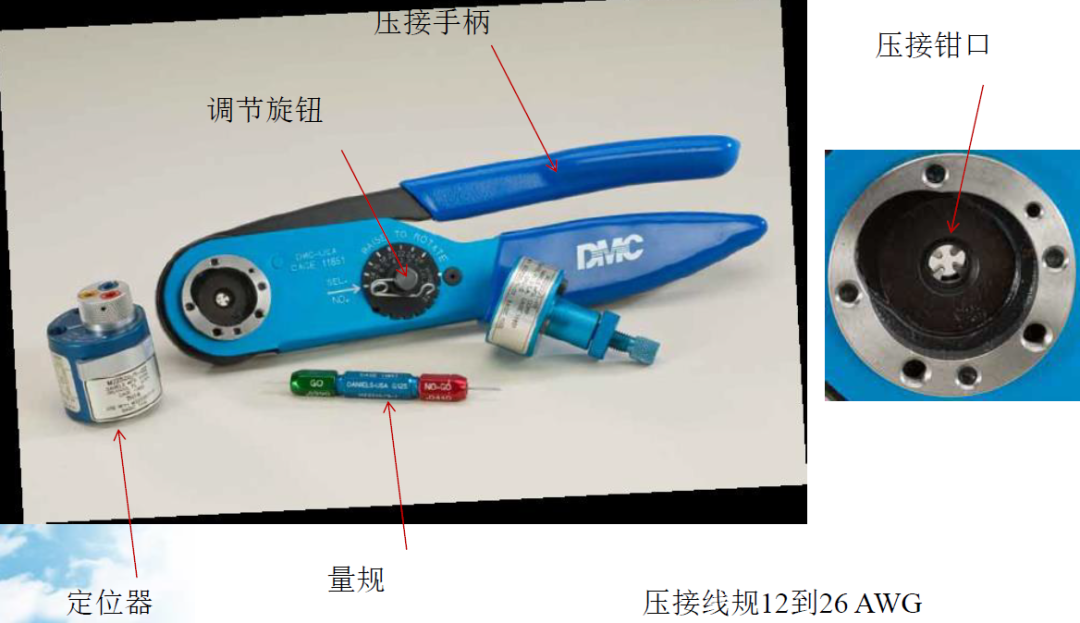

转塔定位器有3种位置选择,适配3种不同规格的接触件。

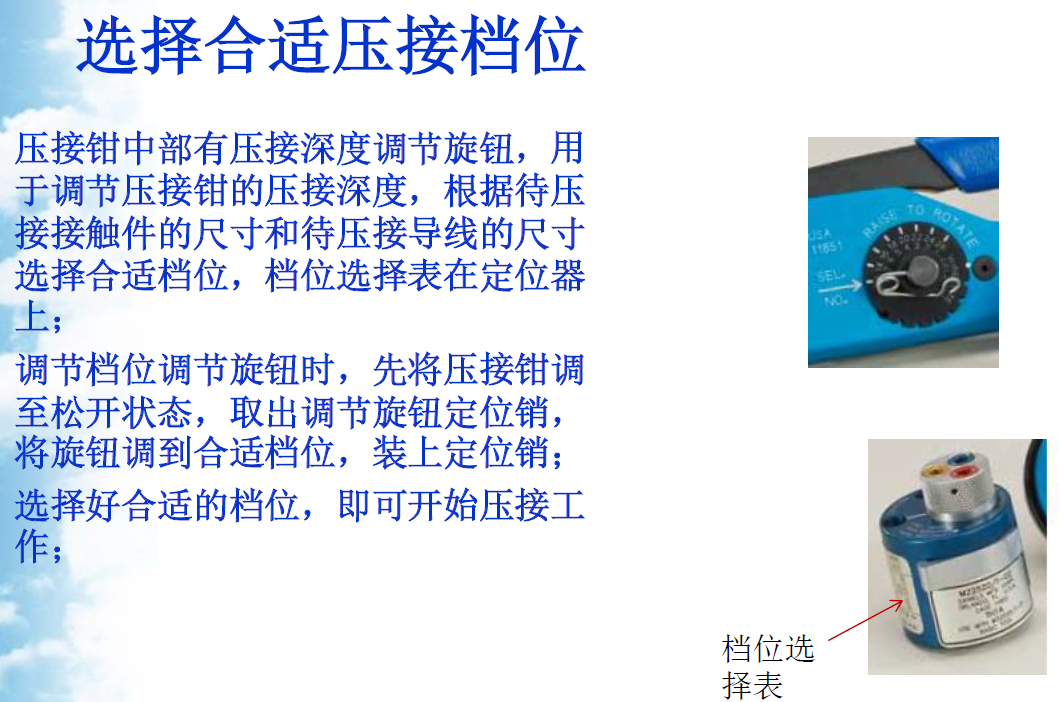

压接深度由工具挡位决定,位于工具架上的8档旋钮控制正确的压接深度,将标度盘旋转到电线适配的档位,用销针固定。

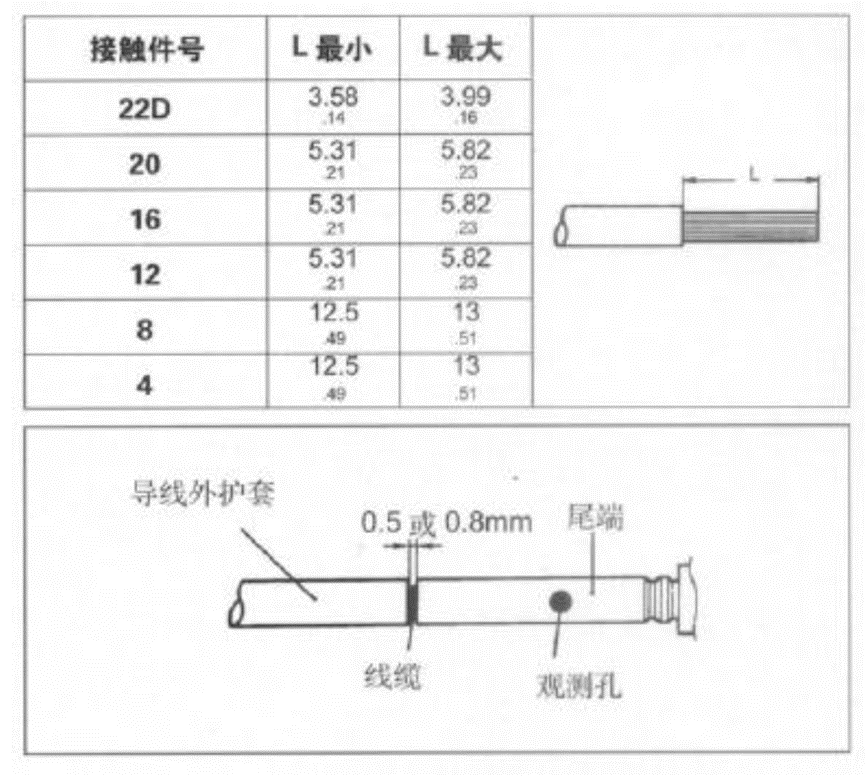

各类J1216(M39029)接触件的推荐剥线尺寸如下:

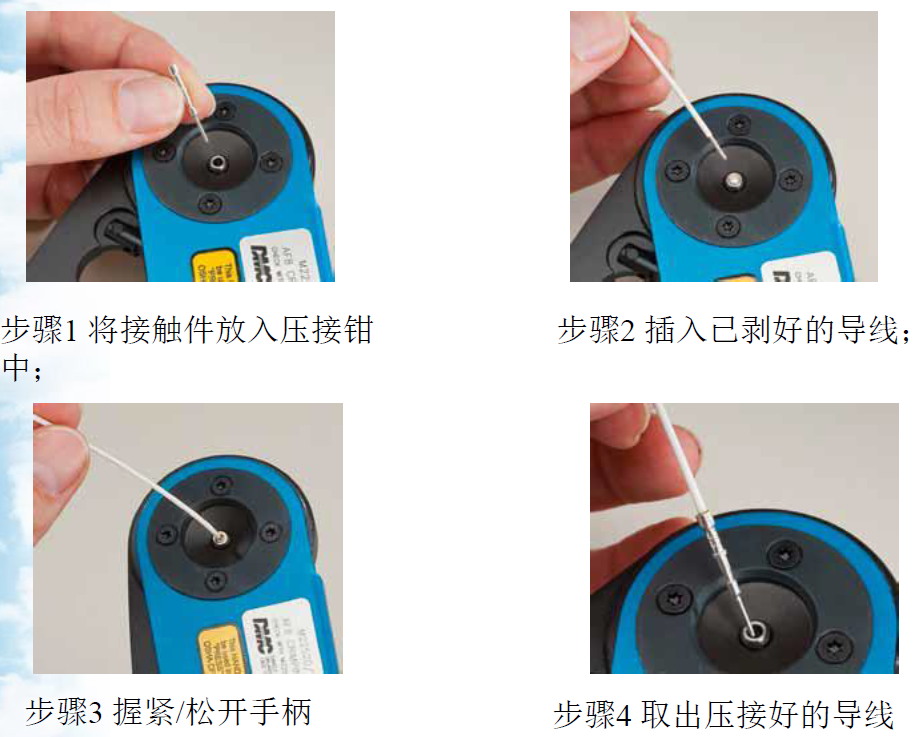

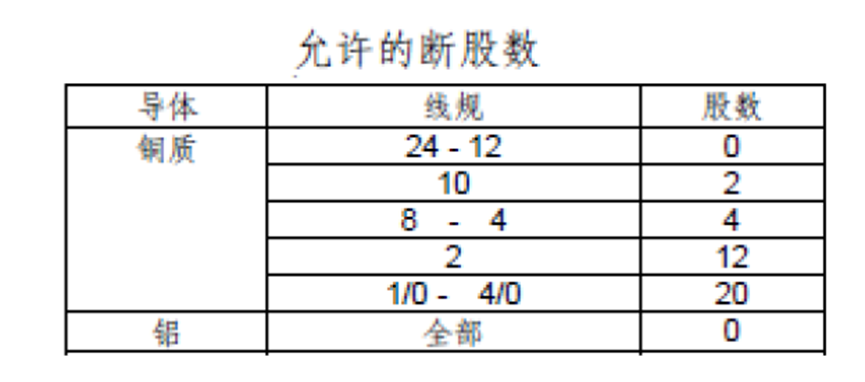

推荐的压接步骤如下:

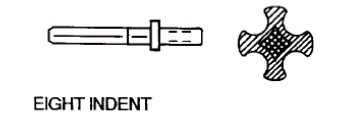

将带导线的接触件从压接工具正面插入,直到接触件底部位置在转台头内,接触件和导线固定到位后,缓慢的捏紧压接工具手柄直至棘齿自动松开,同时工具钳自动张开,直到压接程序结束不要松开压接工具。

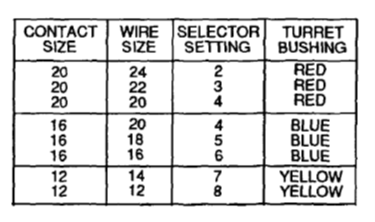

上图为不同规格的接触件、导线对应的转塔颜色、挡位,推荐保存。

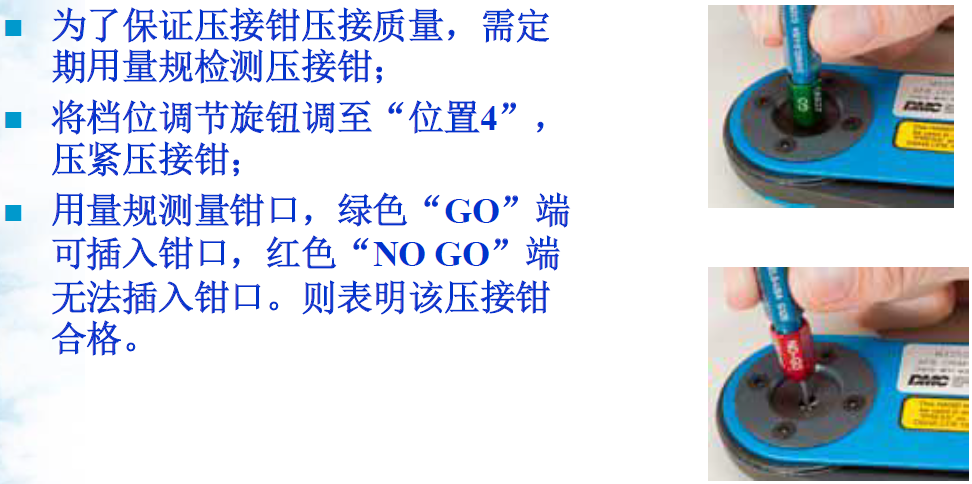

为了确保精确的计量,在每次批量压接之前应进行计量(比如在首次压接时)。为了合适的压接尺寸和工具精度应进行周期计量。使用通止规型号为M22520/3-1。操作方法如下:
最后切记,校准时需压紧压接钳,不要压通止规!
