- 美军飞机光纤/电缆/线束的标识检查
- 2023-12-04 14:28:23
a.有两种标识导线和电缆的方法:直接标识和间接标识。检查标识的导线/光缆,如下所示:

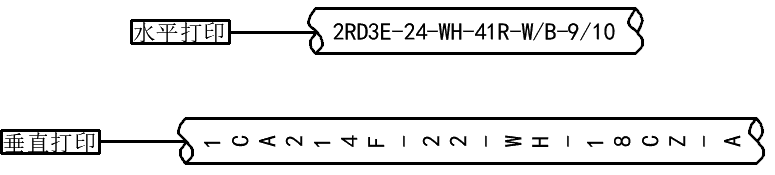

1. 直接标识印在导线或光缆外壳上。检查光缆组件/线束标识,如下所示:
a.确保标识可以沿着导线或光缆的整个长度以不超过3英寸的间隔进行识别。b.验证直接标识是否清晰可辨,并包含系统、子系统、参考代号或项目标识的适用标识符。
2. 使用附着在导线或光缆上的标识或标签进行间接导线或光缆标识。检查光缆组件/线束标识,如下所示:
a.验证间接标识的导线或光缆是否在最后一个夹子之后,在光缆终端的12英寸范围内,在整个导线或光缆或线束的长度上以3英尺的间隔,用印刷的热缩套管或标签进行识别。b.验证标识标签是否安装在最后一个卡箍之后且距离终点12英寸以内。c.不在光缆中的单根导线应以与线束相同的方式使用标识标签进行识别。
f.如果检查线束后发现标签缺失,请打印并粘贴新的标识标签。

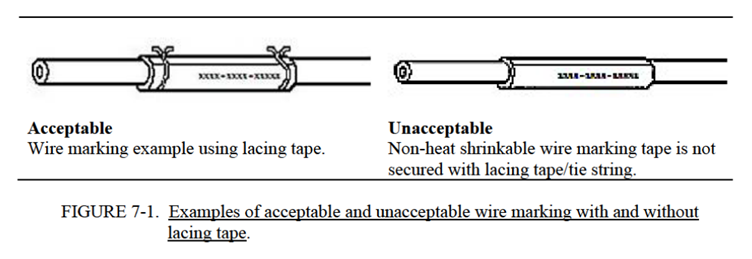

g.验证标识是否清晰可辨,并包含系统、子系统、参考代号或项目标识的适用标识符。如果使用标签或胶带(B637-1-500黄色),确保按照A-A-52083或A-A-52084用线束绑扎带固定(见图7-1)。
警告:喷墨、激光和烫印标识等连续打印方法不允许用于任何光纤产品。
b.只能使用间接标识方法对光纤光缆进行标识。除非平台维护手册中另有规定,否则应在以下位置用印刷套管识别带有间接标识的光缆束或线束。按如下检查光纤光缆:
- 3. 在单个光缆、光缆束或光缆线束的整个长度上,每隔3英尺。
- 4. 在光缆组件进入或离开导管的6英寸范围内,用于穿过燃料箱或在恶劣环境中用作保护。

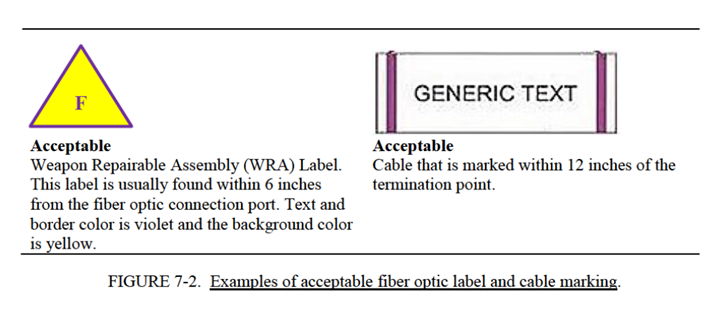

- 5. 推荐的光纤光缆标识应包含适用的文本和边框。边框或条纹应为紫色,背景色为黄色(见图7-2)。
c.工作包008 00,NA 01-1A-505-1,第1卷和工作包003 03 ,NA 01-1A-505-4,中提供了有关导线、光纤和光缆线束正确标识的其他信息。
