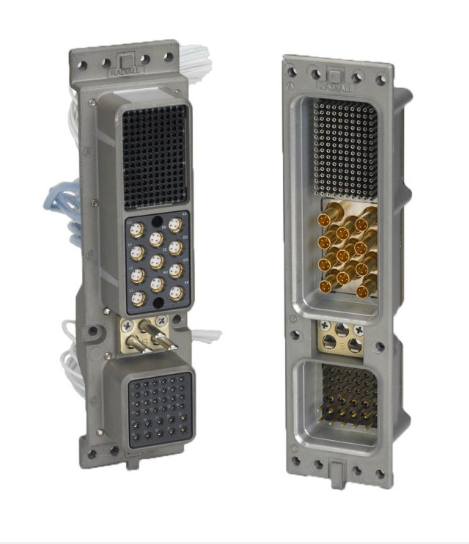

雷迪埃的DSX系列用于大多数主要的民用和军事项目,是一种成熟的解决方案,可将设备机架与航空电子设备进行电气连接。这个历史系列有几个版本:
DSX SAE AS81659 有四种外壳尺寸以及环保或非环保版本。DSX SAE AS81659 连接器提供 EMI/RFI 选项以提高屏蔽效率,涵盖民用和军用应用。
DSX Arinc 404 外壳 A 型和 B 型是原始连接器,目前主要用于商业应用。
为了满足设备制造商的特定需求,雷迪埃还开发了一种用于前释放前可拆卸 (FR/FR) 触点的解决方案,以方便安装和维护:DSX-F 和 DSX-K 插座。它们可与 ARINC 404 B 型和 SAE AS81659 插头完全互配,具有与 SAE AS81659 连接器相同的特性。
DSX 系列具有多种配置以及各种触点和附件,可为 OEM 和飞机制造商提供强大而高性能的解决方案。
性能
材料和饰面:
外壳:铝合金(镉黄铬酸盐或镀镍)
嵌件:热固性或高级热塑性塑料
金属嵌件:铝合金(镉透明铬酸盐或镀镍)
O型圈和索环:硅橡胶
触点:铜合金(镀金镀镍)
固定夹:铜合金
嵌件固定板:铝合金(金色或蓝色阳极氧化,或镀镍)
极化柱:不锈钢
极化键:锌合金(镉黄铬酸盐或镀镍)
极化保持板:铝合金(镉黄铬酸盐或镀镍)
螺钉、垫圈和铆接螺母:耐腐蚀钢
机械性能:
耐久性:500次插拔
随机振动:根据 EIA 364-28(MIL-STD-1344A 方法 2005 测试条件 IV)- 20g - 10 至 2000Hz
冲击:根据 EIA 364-27(MIL-STD-1344 方法 2004.1 测试条件 A)- 50g
11 ms 半正弦波,每个方向 3 次冲击
配合力:每个刀片 <200N (45lbs)
环境绩效:
温度范围:-65°C / +125°C
温度寿命:125°C (+257°F) 时 1000 小时
盐雾:根据 EIA 364-26(MIL-STD-1344 metod 1001.1 测试条件 B)- 48 小时
海拔高度注水:绝缘电阻> 100 MΩ 海拔 50 000 英尺
密封:耐自来水环境(仅限环保型)
流体耐受性:根据MIL PRF5606 & MIL PRF236999,可耐浸泡在流体中20小时
电气性能:
绝缘电阻:>5000MΩ
