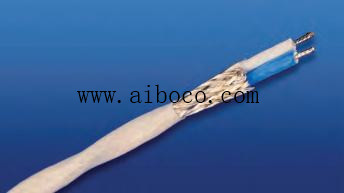

GORE 屏蔽双绞线用于军事应用
|  |  |
戈尔的电缆满足了行业对较小数据速率电缆的需求，其体积小巧，轻便且灵活。 我们的耐用电缆确保终身的性能，所以飞行机组人员可以专注于完成任务，而不是处理可靠的电子系统，使程序处于危险之中。
在任何军事情况下，高速数据电缆必须在航空电子网络上保持稳定的通信，以确保任务和机组人员永远不会受到威胁。 电缆还需要提升功率，并在更少的空间内提供可靠的信号完整性。
GORE屏蔽双绞线电缆为更高距离的高速数据传输提供出色的信号完整性，无论环境条件如何，军方可以每次成功安全地完成关键任务。 这是因为耐用材料在其结构中的组合使得能够对最恶劣的航空航天环境提供更高的公差，例如起飞和着陆期间遇到的温度的快速变化。
我们的屏蔽双绞线非常适合航空航天线束应用，灵活性高，易于在飞机难以到达的地方进行路由。 与标准电缆相比，我们的电缆的独特设计将整体重量降低了35％。 因此，电线电线对节省重量有直接的影响。
由于其电气性能和传输距离长，我们的电缆可以减少系统架构中额外的信号放大的需求 - 进一步降低重量和功率要求。
| 电气性能 | |
| 特性阻抗 | 100 ± 10 |
| 典型工作电压 | <15 |
| 传播速度 (标称) (%) | 80 |
| 时间延迟 (标称) [ns/m (ns/ft)] - 24 AWG | 4.10 (1.25) |
| 电容 [pF/m (pF/ft)] | 42.6 (13) |
| 绝缘耐压 (Vrms) | |
| 导体之间 | 1500 |
| 导体屏蔽 | 1000 |

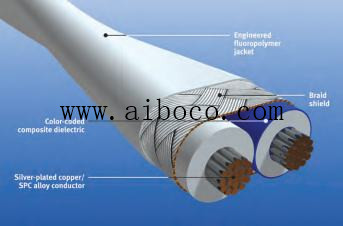

| 机械/环境性能 | |
| 护套材料 | Engineered Fluoropolymer |
| 护套颜色 | White (Laser Markable) |
| 导体 | Silver-Plated Copper or Sliver-Plated Copper Alloy |
| 导体颜色 | White and Blue |
| 介质材料 | ePTFE/PTFE |
| 温度范围 | -55 to 200 |
应用
GORE屏蔽双绞线电缆被设计成在各种应用中可靠地执行，包括：
航空电子学
客舱管理系统
数字视频系统
以太网
串行总线
优点
GORE屏蔽双绞线电缆为制造商提供了许多优点，可提高电气和机械性能，如：
更长距离的可靠高速数据传输，最大限度地减少对附加信号放大的需求
在极端温度等恶劣环境下，具有出色的信号完整性

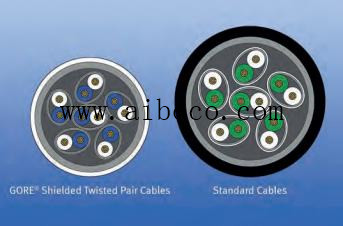

独特的设计，与标准电缆相比，整体重量减少多达35％
高度灵活，弯曲半径更紧，更容易安装在难以到达的地方
| 订货代码 | 订货代码 | 线规 | 外径 | 弯曲半径 | 重量 | 衰减dB/30 m | ||||
| mm | mm | mm | kg/km | 100MHz | 200MHz | 500MHz | 1GHz | |||
| DXN2600 | GSC-03-84879-00 | 20(19/32) | 5.1 | 3.8 | 25.0 | 31.7 | 4.8 | 68.0 | 11.3 | 16.4 |
| DXN2601 | GSC-03-84880-00 | 22(19/34) | 3.8 | 2.8 | 19.1 | 23.2 | 6.6 | 98.0 | 15.7 | 23.5 |
| DXN2602 | GSC-03-84557-00 | 24(19/36) | 3.3 | 2.3 | 16.2 | 16.8 | 7.6 | 10.7 | 17.3 | 25.0 |
| DXN2603 | GSC-03-84823-00 | 26(19/38) | 2.5 | 2.0 | 12.6 | 12.8 | 94.0 | 13.8 | 21.5 | 31.2 |
| DXN2604 | GSC-03-84881-03 | 28(19/40) | 2.0 | 1.8 | 9.9 | 8.6 | 13.2 | 19.2 | 32.0 | 46.8 |
| DXN2605 | GSC-03-84557-00 | 30(19/42) | 1.8 | 1.5 | 8.9 | 7.1 | 20.9 | 23.6 | 38.3 | 56.9 |
ANSI/NEMA WC 27500 Performance Requirements: Environmental Testing, Jacket and Marking
AS4373 Method 801, Flammability
FAR Part 25, Appendix F, Part I and MIL-W-22759: Flammability
FAR Part 25, Appendix F, Part V: Smoke Density
