开关探头是通常打开的弹簧接触探头和插座的组合,在指定行程后,开关探头关闭。开关探头最常见的用途是在线束测试行业中。开关探头用于检查端子在连接器中的正确位置,同时还要检查保持力。开关探针还可以验证非导电组件的存在,例如电路板上连接器或设备的盖。西安福川电子提供三种标准尺寸的开关探针。
开关探头是通常打开的弹簧接触探头和插座的组合,在指定行程后,开关探头关闭。开关探头最常见的用途是在线束测试行业中。开关探头用于检查端子在连接器中的正确位置,同时还要检查保持力。开关探针还可以验证非导电组件的存在,例如电路板上连接器或设备的盖。Smiths Interconnect提供三种标准尺寸的开关探针。

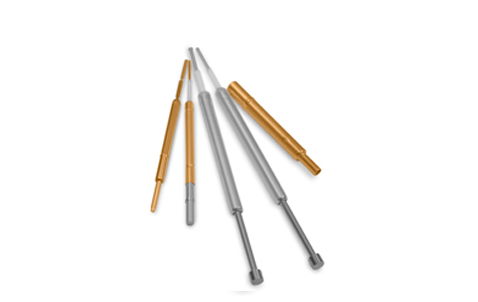

SW-3,SW-4和SW-5系列探头
0.125“,0.156”和0.187“中心;
3 A额定电流
弹簧力选项在4.00到8.60盎司之间。
总长度≤2.760英寸(70.10毫米)
探测 | 中心 | OAL探针 | 最大行程 | 到斯威奇 | 配套插座 |
SW-3系列 | 0.125(3.18) | 1.830(46.48) | 0.295(7.49) | 0.025 (0.64) | 不适用 |
SW-4 系列 | 0.156(3.96) | 1.930(49.02) | 0.160(4.06) | 0.107 (2.72) | R-4-CR 系列 |
SW-5 系列 | 0.187(4.75) | 2.760(70.10) | 0.190(4.83) | 0.030 (0.76) | R-5-SW 系列 |
尺寸以英寸(mm)| 所有规格如有变更。
