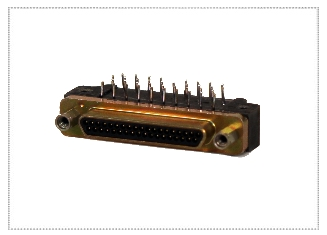

高度可靠的微型D-SUB麻花针连接器
ITT Cannon MDM系列Micro-D 83513连接器为小型高密度连接器,用于采用标准D-Sub连接器,但对尺寸和重量有要求的场合。MDM系列的设计采用坚固而轻便的铝外壳和高度可靠的麻花针端子系统,带A位线对准机制。ITT Cannon的MDM系列连接器在医学领域性能卓越,也适用于仪表和卫星系统应用领域。Micro-D 83513型零件编号以M83513开头;ITT Cannon零件编号以MDM开头。有关ITT Cannon MDM系列Micro-D 83513型连接器的详情,请参见下列产品规格。
高强度轻质铝外壳
此类连接器采用航空/航天级铝制外壳,能够耐受恶劣的太空环境,包括弹道发射进入太空以及太空的极端环境。
高强度轻质铝外壳
此类连接器采用航空/航天级铝制外壳,能够耐受恶劣的太空环境,包括弹道发射进入太空以及太空的极端环境。
超小型的连接器
Micro-D连接器设计采用.050"(1.27)端子间距和24号端子;超高密度,所占空间只是标准D-Sub连接器的一半。此类连接器通常用于空间(狭小)和重量(轻)作为首要考虑的应用场合。
独特的麻花针端子和实心孔端子
Micro-D连接器采用ITT Industries麻花针,由7根线丝组成,线头焊成一个坚固的圆形顶。稍稍扭下电线,成鸟笼形,然后将其压入针端子外壳。Micro-D连接器与标准D-Sub连接器的不同之处在于,针端子被封在胶芯内,而实心管孔端子则伸出胶芯外。这种独特的设计可防止麻花针受损。针端子鸟笼形结构在比实心管孔端子更小的直径范围内被压缩、拉长和扭曲,即使在剧烈振动时,也可实现很好的接帚滑触效果和极小的触点颤动。
全密封型硅胶接口密封件和环氧树脂密封端子
插接后,硅胶接口密封件能够防止污垢、湿气和水进入端子区。连接器接线部分用高质量环氧树脂密封,并将端子锁在胶芯内,防止被意外退出。
可预接线端子,组装快速简便
Micro-D连接器有三种基本款:焊接端子、PCB端子和常见的预接线款。本款连接器配有多种长度的线束,从0.500”(12.70) 实心25#AWG电线,到72”(3048.0)聚四氟乙烯绝缘26 AWG绞线,可根据您的应用需求剪切,免去将多根细线逐一焊接到间隔紧密的端子上的繁琐过程。
