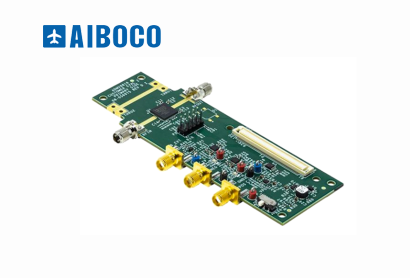

Analog Devices Inc. ADMV8818-EVALZ评估板配置用于评估ADMV8818数字可调、高通和低通滤波器的运行情况。ADMV8818-EVALZ板集成了ADMV8818芯片、负电压发生器、低压差 (LDO) 稳压器以及EVAL-SDP-CS1Z (SDP-S) 系统演示平台 (SDP) 接口，可实现简单高效的评估。借助负电压发生器和LDO稳压器，ADMV8818可通过SDP-S或两个外部电源由PC的5V USB电源电压进行供电。SDP-S控制器使用户能够通过ADI分析 | 控制 | 评估 (ACE) 软件与ADMV8818 SPI连接。

评估板的硬件该ADMV8818- evalz板载ADMV8818芯片。该ADMV8818-EVALZ还包括一个负电压发生器和三个LDO reoulator，为芯片提供必要的电源电压。稳压器可以完全由5 V USB电源电压从PC通过SDP-S。要使用5 y USB电源给ADMV88 18-EVALZ供电，向下滑动S2开关给板载负电压发生器和LDO稳压器供电。另外，ADMV88 18-EVALZ也可以通过向上滑动S2开关，将电源连接到VPOS和VNEG A (Subminiature Version A)接口或测试点上，实现外部供电。正输入VPOS的适用电压范围为3.5 V ~ 5.5 V，负输入VNEG的适用电压范围为-5.5 V ~ 2.7 V。

该ADMV8818- evalz可用于评估ADMV8818数字可调、高通和低通滤波器。该ADMV8818- evalz集成了ADMV8818芯片、负电压发生器、低差(LDO稳压器)和与EVAL-SDP-CS1Z (SDP- s系统演示平台(SDP)的接口，以便进行简单有效的评估。负电压发生器和Lpo稳压器允许ADMV8818供电的任何一个5 V USB电源电压从PC通过SDP-S或通过使用两个外部电源ADMV8818是一款全mopolithic微波集成电路(MMIC)，具有数字可选的工作频率。该芯片具有四个独立控制的2 GHz到18 GHz高通和低通滤波器。该芯片可以使用4线串口接口(SPI)进行编程。SDP-S控制器允许用户通过模拟设备公司的SPI与ADMV8818接口，分析|控制|评估(ACE) sofitware。

特性

用于ADMV8818的全功能评估板

用于SPI的板载SDP-S连接器

使用由USB供电的板载LDO稳压器进行评估

用于SPI控制的ACE软件接口

必要设备

网络分析仪

Windows® PC

USB电缆

EVAL-SDP-CS1Z (SDP-S) 控制器板
