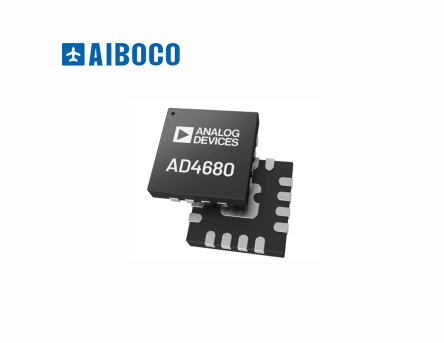

Analog Devices Inc. AD4680和AD4681同步采样SAR ADC是16位逐次逼近寄存器 (SAR) 模数转换器 (ADC)。该ADC支持16位、引脚兼容、双路同步采样,具有高速和低功耗特性。它们采用3.0V至3.6V电源供电,吞吐率为1 MSPS (AD4680) 和500kSPS (AD4681)。模拟输入为差分类型,接受宽共模输入电压,并在CS下降沿进行采样和转换。借助集成的片上过采样模块,可在较低的带宽下改善动态范围并减少噪声。该器件包含一个经过缓冲的内部2.5V基准电压源。另外还可以使用高达3.3V的外部基准电压源。
特性
16位ADC系列
双路同步采样
全差分模拟输入
吞吐量转换率
1 MSPS (AD4680)
500 kSPS (AD4681)
SNR(典型值)
92.5dB,VREF=3.3V外部
100dB(8× OSR,RES=1)
片上过采样功能
分辨率提升功能
INL(最大值)1.5 LSB
2.5V内部基准电压源(10ppm/°C时)
高速串行接口
工作温度范围:−40°C至+125°C
3mm × 3mm、16引脚LFCSP
宽共模范围
警报功能
应用
电机控制位置反馈
电机控制电流检测
声纳
电能质量
数据采集系统
掺饵光纤放大器 (EDFA) 应用
同相 (I) 和正交 (Q) 解调
