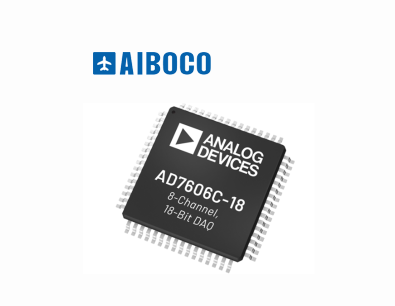

Analog Devices Inc. AD7606C-18 8通道DAS（配备18位1 MSPS ADC）是一款18位同步采样模数数据采集系统 (DAS)，具有8个通道。每个通道均具有模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器 (LPF)。AD7606C还具有18位逐次逼近寄存器 (SAR) 模数转换器 (ADC)。AD7606C-18包含一个灵活数字滤波器、一个低漂移2.5V精密基准电压源、一个用于驱动ADC的基准缓冲器以及灵活的并行和串行接口。
特性
18位、1MSPS ADC（所有通道）
输入缓冲器，具有1MΩ最小模拟输入阻抗 (RIN)
5V模拟单电源和1.71V至5.25V VDRIVE
每通道可选模拟输入范围
双极单端：±12.5V、±10V、±6.25V、±5V、±2.5V
单极单端：0V至12.5V、0V至10V、0V至5V
双极差分：±20V、±12.5V、±10V、±5V
两个带宽选项：25kHz和220kHz，每通道
灵活的数字滤波器，过采样比高达256
工作温度范围：−40°C至+125°C
±21V输入钳位保护，6kV ESD
引脚对引脚兼容AD7606B、AD7608和AD7609
性能
SNR：93dB
SNR：102dB，过采样32
THD：−100dB
TUE=FSR最大值的0.05%，外部基准
正负FS误差漂移：±1 ppm/°C
参考温度系数：±3 ppm/°C
应用
电力线监控
保护继电器
多相电机控制
仪器仪表和控制系统
数据采集系统
