Microchip Technology PIC18-Q40 8位微控制器采用XLP技术,是采用先进模拟外设的紧凑型高性能MCU,用于传感器和实时控制应用。这些器件配有带计算功能的12位模数转换器 (ADCC) 和两个8位数模转换器 (DAC),可提高数据采集和传感器接口能力。PIC18-Q40 MCU具有16位PWM模块,在同一时基上提供双路独立输出。其他特性包括具有固定延迟的向量中断控制器(用于处理中断)、系统总线仲裁器、直接内存访问 (DMA) 功能以及支持异步、DMX、DALI和LIN协议的UART、SPI、I2C和可编程32位循环冗余校验 (CRC) (具有存储器扫描功能)。
PIC18-Q40 MCU包括内存访问分区 (MAP) 等存储器功能,可支持用户进行数据保护和引导加载程序应用以及设备信息区 (DIA),从而存储工厂校准值,帮助提高温度传感器的精度。
Microchip Technology PIC18-Q40 MCU采用小尺寸14引脚SOIC和TSSOP封装以及20引脚PDIP、SOlC、SSOP和VQFN封装,为各种空间受限和传感器节点应用的客户提供支持。

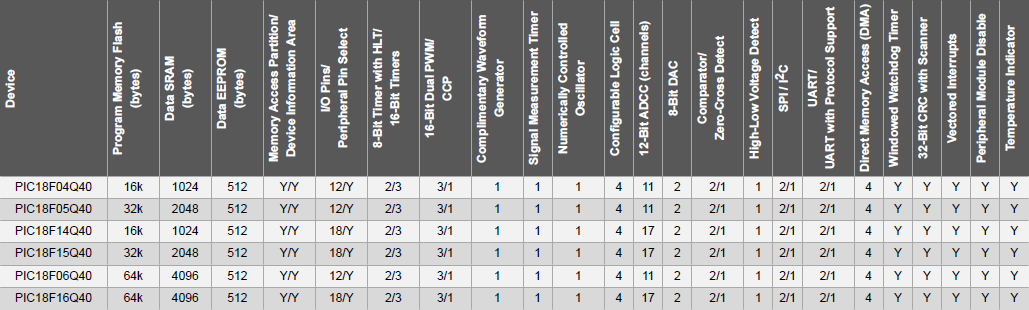

内存
编程/擦除行尺寸
引脚数详情
EEPROM尺寸
直接、间接和相对寻址模式
温度指示器出厂校准数据
固定电压基准测量数据
Microchip唯一标识符
应用方框
启动块
存储区域闪存 (SAF) 块
高达64KB的程序闪存
高达4KB数据SRAM存储器
512字节的数据EEPROM
闪存分区选项
可编程代码保护和写保护
设备信息区 (DIA) 存储
器件特性信息 (DCI) 区域存储
四个直接内存访问 (DMA) 控制器
三个16位双PWM提供六个PWM输出
向量中断 (VI) 功能,中断响应时间更短
低功耗模式特性
睡眠:<1μA(3V时典型值)
打盹模式:CPU和外设以不同的周期速率运行
空闲:外设运行时CPU停止
外设模块禁用 (PMD)
外设引脚选择 (PPS) 实现数字I/O引脚映射
带计算功能的模数转换器 (ADCC)
在平均、滤波计算、过采样和阈值比较等输入信号上具有自动数学函数
在睡眠模式下工作
四个内部模拟通道
硬件电容分压器 (CVD) 支持
自动触摸采样,缩小软件尺寸,降低CPU使用率
四个外部输入
两个8位数模转换器 (DAC)
两个I/O引脚上提供缓冲输出
与ADC和比较器的内部连接
2个比较器 (CMP)
四个外部输入
可配置输出极性
通过外设引脚选择外部输出
零交叉检测 (ZCD)
检测引脚上的交流信号何时接地
电压基准
固定电压基准,1.024V、2.048V和4.096V输出电平
内部连接ADC、比较器和DAC
三个UART - 1个UART,支持LIN/DMX/DALI
兼容DMA
异步UART、RS-232、RS-485兼容
可编程1、1.5、2个停止位
两个SPI模块
可配置长度字节
任意长度数据包
无接收发射和无发射接收选项
传输字节计数器
独立发射和接收缓冲器,具有2字节FIFO和DMA功能
1个I2C模块,兼容SMBus、PMBus™
7位和10位寻址模式,具有地址屏蔽模式
专用地址、发射和接收缓冲器以及DMA功能
I2C、SMBus 2.0和SMBus 3.0以及1.8V输入电平选择
多主器件模式,包括自寻址
编程/调试特性
经由两个引脚进行在线串行编程™(ICSP™)
经由两个引脚通过三个断点进行在线调试 (ICD)
片上集成调试
物理特性
14引脚SOIC和TSSOP
20引脚PDIP、SOlC、SSOP和VQFN
工业温度:-40°C至+85°C
扩展温度:-40°C至+125°C
工作电压范围:1.8V至5.5V
工作温度范围选项
封装选项
物联网 (IoT)
消费类和工业传感器节点网络
远程医疗护理
可穿戴设备
制造商零件编号 | 制造商 | 核心 | 程序存储器大小 | 数据总线宽度 | ADC分辨率 | 最大时钟频率 | 数据 RAM 大小 | 工作电源电压 | 最小工作温度 | 最大工作温度 | 封装 |
PIC18F16Q40-E/REB | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tray |
PIC18F16Q40-E/P | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tube |
PIC18F16Q40T-I/SS | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Cut Tape, Reel |
PIC18F16Q40T-I/SO | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Cut Tape, Reel |
PIC18F16Q40-I/REB | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tray |
PIC18F06Q40-I/SL | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tube |
PIC18F16Q40-I/P | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tube |
PIC18F04Q40-I/ST | Microchip Technology | 16 kB | 12 bit | 1 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F04Q40-I/SL | Microchip Technology | 16 kB | 12 bit | 1 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F05Q40-I/SL | Microchip Technology | 32 kB | 12 bit | 2 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F05Q40-I/ST | Microchip Technology | 32 kB | 12 bit | 2 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F14Q40-I/SS | Microchip Technology | 16 kB | 12 bit | 1 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F15Q40-I/SS | Microchip Technology | 32 kB | 12 bit | 2 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F06Q40-I/ST | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tube |
PIC18F14Q40-I/SO | Microchip Technology | 16 kB | 12 bit | 1 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F16Q40-I/SS | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tube |
PIC18F15Q40-I/SO | Microchip Technology | 32 kB | 12 bit | 2 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F06Q40-E/ST | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tube |
PIC18F06Q40-E/SL | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tube |
PIC18F16Q40-E/SS | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tube |
PIC18F16Q40-I/SO | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Tube |
PIC18F16Q40-E/SO | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | Tube |
PIC18F14Q40-I/P | Microchip Technology | 16 kB | 12 bit | 1 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F15Q40-I/P | Microchip Technology | 32 kB | 12 bit | 2 kB | 1.8 V to 5.5 V | - 40 C | + 125 C | ||||
PIC18F06Q40T-I/SL | Microchip Technology | PIC18 | 64 kB | 8 bit | 12 bit | 64 MHz | 4 kB | 1.8 V to 5.5 V | - 40 C | + 85 C | Cut Tape, Reel |
