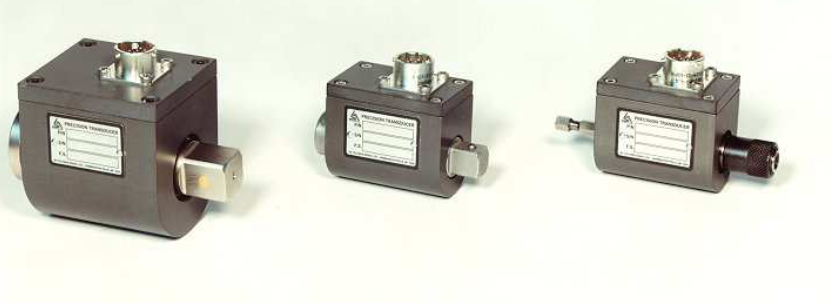

传感器的挠度,因此施加的负载。这种配置允许温度和压力补偿。以及由力引起的信号的消除而不是直接应用到应用负载的轴,输出通常以毫伏单位表示每一伏的激励。可选的数据采集器和信号调节器可从RS技术和PCB负载和扭矩旋转套筒扳手扭矩传感器有两种基本类型:一种测量扭矩和旋转角度,另一种只测量扭矩。它们都提供了一个自动识别芯片,可以由RS技术提供的数据收集器使用,以简化设置和校准。
2.0安全信息应用负载必须限制在额定容量的100%。因此,使用超过额定容量的负载会导致换能器的损坏和对操作人员的潜在伤害。在对被审核或紧固失效的紧固件施加扭矩时,一定要小心。在操作气动和电动工具时,必须遵守标准的工厂安全程序。操作人员应始终遵守标准的车间安全规定,例如穿钢头鞋。安全眼镜等。
3.0机械安装机械安装包括连接适当大小的插座或驱动器配件到传感器的输出端。这个插座或驱动器将与被拧紧的紧固件对齐。传感器的输入端安装在工具的输出驱动器上。如果使用扭矩-角度传感器。安装好外壳,使其在运行过程中不会旋转。注:用于方形驱动单元。输入端为母驱动器,输出端为公方驱动器。用于hex驱动单元。输入端为公传动;输出端为内六角驱动器。
4.0 ELECTRICAI。安装套筒扳手扭矩传感器通过位于外壳顶部的10针PT插座连接到数据采集器或信号调节器。RS技术和其他仪器的电缆组件可通过RS技术PCB负载和扭矩部门获得。公司将电缆的一端连接到换能器插座,另一端连接到数据采集器/信号调节器。确保完全拧紧传感器和仪器上的电缆接头.
分流校准是一种实用的方法,提供现场校准数据采集器和应变计传感器,如旋转套筒扳手传感器。这提供了获得准确读数的保证,而不必应用已知的,可追溯的,物理输入负载的传感器,这可能是不切实际的在装配线或在外地分流校准通过不平衡电桥来模拟机械输入,固定电阻器放置在电桥的一个分支上或与之平行。对于顺时针分流校准,或+CAL,分流电阻(RcAL)分流横跨+激励(A)和+信号(C)桥的1eg。用于逆时针分流校准,或-CAL。分流电阻器(Rca)通过桥的激励(BD)和-信号(C)分支进行分流,旋转套筒扳手扭矩传感器所使用的惠斯通桥电路中的顺电阻位置。由PCB Load & Torque Inc.的RS技术部提供的旋转套筒扳手换能器带有校准证书。在本证书的第一页,您将发现工程单位的校准值与指定阻抗的电阻器相关联。该电阻器可以安装在数据采集器上,用于与传感器匹配的仪器。按照数据采集器提供的说明,了解关于分流校准程序的完整细节.
