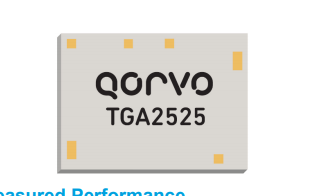

TriQuint TGA2525是一款紧凑型低噪声放大器(LNA)增益模块MMIC,具有可调增益控制(AGC)。LNA的工作频率为2至18 GHz,并采用TriQuint经过验证的标准0.15 um功率pHEMT生产工艺进行设计。TGA2525以1 dB的增益压缩提供了18 dBm的标称输出功率,并具有17 dB的小信号增益。使用Vg2引脚可实现大于30 dB的可调增益。在8 GHz时,典型噪声系数为2 dB。Vg1和Vg2引脚上的特殊电路可提供ESD保护。TGA2525适用于各种宽带系统,例如点对点无线电,雷达警告接收器和电子对抗措施(ECM)。TGA2525在晶圆上经过100%DC和RF测试,以确保性能合规性。TGA2525具有保护性表面钝化层,可提供环境稳定性。该零件是无铅且符合RoHS要求。可根据要求提供评估板。
特征:
频率范围:2至18 GHz
偏置:Vd = 5 V,Id = 75 mA,Vg1 = -0.6 V,Vg2 = +1.3 V,典型
Vg1和Vg2上的ESD保护电路
标称Psat为22 dBm,标称P1dB为18 dBm
TOI:29 dBm(典型值)
Vg2> 30 dB可调增益
中频带噪声系数:2 dB
增益:17 dB
技术:3MI 0.15 um功率pHEMT
芯片尺寸:2.09 x 1.35 x 0.1 mm
