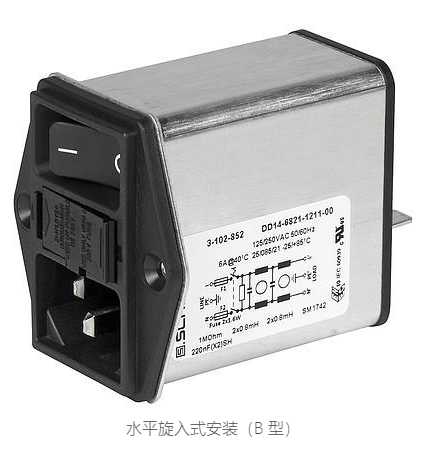

面板安装:卡入式或螺纹安装正面
4 功能:电器入口保护等级 I,线路开关 2 极,用于熔断器的保险丝座 5 x 20 mm 1 或 2 极,标准和医疗版本的 2 级线路滤波器
V-Lock 缺口标准
快速连接端子 6.3 x 0.8 mm
最紧凑的电源输入模块,带 2 级滤波器
有吸引力的平面设计
多种安装选项
V 型锁绳固定
超紧凑设计。适用于薄型设计
铝制外壳提供良好的屏蔽
所有单个元素都已接线
非常适合具有高瞬态负载的应用
适用于符合 IEC/UL 60601-1 的医疗设备
对于符合 IEC/UL 62368-1 的应用,我们推荐带有泄放电阻器的变体
焊接端子
保险丝抽屉 1 极,外加备用保险丝盒
2 极保险丝抽屉,带短路棒
其他摇杆标记
线路开关,发光
线路开关1极
医疗版 (M80)
X1 类和 Y1 类电容器可提高耐受电压
额定值 IEC
1 - 10 A @ Ta 40 °C / 250 VAC;50赫兹
额定值 UL/CSA
1 - 8 A @ Ta 40 °C / 250 VAC;60赫兹
漏电流
标准 <0.5 mA (250 V / 60 Hz)
医疗 <5 µA (250 V / 60 Hz)
介电强度
> LN 之间 1.7 kVDC
> L/N-PE 之间 2.7 kVDC
测试电压(2 秒)
允许工作温度
-25°C 至 85°C
气候类别
25/085/21 符合。符合 IEC 60068-1
知识产权保护
正面 IP40 符合。符合 IEC 60529
防护等级
适用于防护等级为 I 的电器。符合 IEC 61140
终端
快速连接端子 6.3 x 0.8 mm
面板厚度 S
旋入式安装:最大 8 mm 最大
安装螺钉扭矩 0.5 Nm
卡入式:1 mm - 3 mm
材料:外壳
热塑性塑料,黑色,UL 94V-0
电器入口/出口
C14 符合。符合 IEC 60320-1
UL 498, CSA C22.2 no. 42(用于寒冷条件)引脚温度 70 °C,10 A,防护等级 I
保险丝座
1 极/2 极,防震类别 PC2 符合。符合 IEC 60127-6,
用于熔断器 5 x 20 mm
额定功率接受度 @ Ta 23 °C
5 x 20:每极 2 W(1 极)/1.6 W(2 极)
接受功率 @ Ta > 23°C
较高环境温度下的可接受功率见降额曲线
线路开关
跷板开关2极,无照明,符合 符合 IEC 61058-1
技术细节
线路滤波器
标准和医学版本,IEC 60939,UL 1283,CSA C22.2 no。8
技术细节
平均无故障时间
累计> 2'000'000 h 符合 MIL-HB-217
