以太网、超高速 USB、HDMI、DisplayPort、SATA
适用于 23 系列 SuperNine ®、80 系列 Mighty Mouse、28 系列 HiPer-D ®、79 系列、ARINC 600 和 EPXB 连接器
高速、恶劣环境 El Ochito ®八轴触点可节省尺寸和重量。适用于飞机航空电子设备、武器系统、卫星、雷达、通信设备和其他航空航天/国防设备。El Ochito ®触点针对 10G 以太网、SuperSpeed USB 和其他多千兆位数据链路协议(包括 HDMI、DisplayPort 和 SATA)进行了优化。

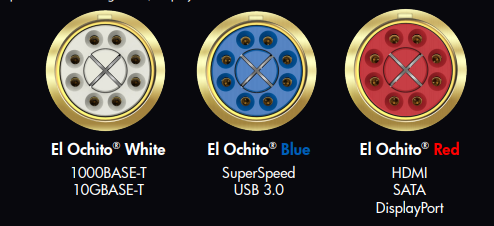

El Ochito ®触点适用于恶劣环境的军事和航空航天数据网络。与传统的基于四轴的解决方案相比,El Ochito ®触点可提供高达 50% 的总重量减轻和 20 倍的数据速率。这些触点有 8 个压接信号引脚,安装在一个机加工的镀金外部触点中。El Ochito ®触点与 ARINC 600、EPXB 连接器、80 系列 Mighty Mouse、79 系列微型微型矩形和 23 SuperNine ®系列(MIL-DTL-38999 型)连接器兼容。这些 8 号触点提供三个版本:用于 10GbE 以太网的El Ochito ®白色、用于 SuperSpeed USB 的El Ochito ®蓝色和 El Ochito ® 红色表示 HDMI 和 SATA 等多千兆位 100 欧姆协议。
El Ochito®触点适用于苛刻的环境军事和航空航天数据网络。El Ochito®接触提供可节省总重量的50%和20倍比以前更快的数据速率quadrax-based解决方案。这些联系有8个压接信号引脚一种经过加工的镀金外接点。El Ochito®触点兼容ARINC 600, EPXB连接器,系列80,79系列超微缩矩形和23系列SuperNine®(mil -38999型)连接器。这些8号接点有三种版本:El Ochito®White for 10GbE以太网,El Ochito®蓝色超级速度
USB和El Ochito®红色千兆100欧姆协议,如HDMI。
连接器 | AI Number | 线缆 | 协议 | 颜色 |
---|---|---|---|---|
858-003-01 | AI85048-01P | 963-003-26 | 10GBase-T | White |
858-004-01 | AI85048-01S | 963-003-26 | 10GBase-T | White |
858-003-02 | AI85048-02P | 963-033-26 | 10GBase-T | White |
858-004-02 | AI85048-02S | 963-033-26 | 10GBase-T | White |
858-003-03 | AI85048-03P | |||
858-004-03 | AI85048-03S | |||
858-009-02 | AI85084-01P | |||
858-010-02 | AI85084-01S | |||
858-009-01 | AI85084-02P | 963-003-26 | 10GBase-T | White |
858-010-01 | AI85084-02S | 963-003-26 | 10GBase-T | White |
858-016-01 | AI85085-LP | 963-033-26 | 10GBase-T | White |
858-017-01 | AI85085-LS | 963-033-26 | 10GBase-T | White |
858-028-02 | AI85090-01P | 963-110 | USB 3.0 | Blue |
858-029-02 | AI85090-01S | 963-110 | USB 3.0 | Blue |
858-005-01 / 858-006-01 | AI85097-01 | 963-003-26 | 10GBase-T | White |
858-005-02 / 858-006-02 | AI85097-02 | 963-033-26 | 10GBase-T | White |
858-005-006-03 | AI85097-03 | 963-037-24 | 10GBase-T | White |
858-005-04 / 858-006-04 | AI85097-04 | 963-033-24 | 10GBase-T | White |
858-005-05 / 858-006-05 | AI85097-05 | 963-003-24 | 10GBase-T | White |
858-014-01 | AI85099-01P | 963-003-26 | 10GBase-T | White |
858-015-01 | AI85099-01S | 963-003-26 | 10GBase-T | White |
858-014-01 | AI85105-01P | 963-033-26 | 10GBase-T | White |
858-015-01 | AI85105-01S | 963-033-26 | 10GBase-T | White |
858-016-02 | AI85110-P | 963-050 | 10GBase-T | White |
858-017-02 | AI85110-S | 963-050 | 10GBase-T | White |
858-032-02 | AI85112-02S | |||
858-028-02 | AI85114-02P | |||
858-029-02 | AI85114-02S | |||
858-042-01 / 858-043-01 | AI85134-01 | |||
858-042-03 / 858-043-03 | AI85134-03 | |||
858-042-05 / 858-043-05 | AI85134-05 | |||
858-025-02 | AI85146-01 | 963-110 | USB 3.0 | Blue |
858-051-01 | AI85149-01 | |||
858-051-02 | AI85149-02 | |||
858-051-03 | AI85149-03 | |||
858-051-04 | AI85149-04 | |||
858-051-05 / 858-052-05 | AI85149-05 | |||
858-045-01 | AI85151-01P | 963-003-26 | 10GBase-T | White |
858-046-01 | AI85151-01S | 963-003-26 | 10GBase-T | White |
858-045-02 | AI85151-02P | |||
858-046-02 | AI85151-02S | |||
858-047-01 | AI85158-01P | |||
858-048-01 | AI85158-01S | |||
858-047-02 | AI85158-02P | |||
858-048-02 | AI85158-02S | |||
858-038-01 | AI85162-01P | |||
858-035-01 | AI85162-01S |
