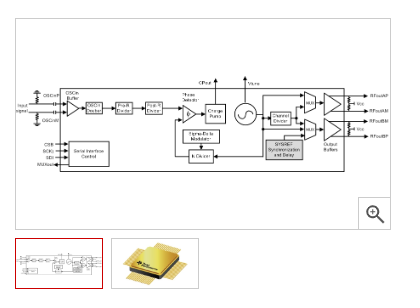

LMX2615-SP 是一款高性能宽带锁相环 (PLL),具有集成压控振荡器 (VCO) 和稳压器,无需倍频器即可输出 40 MHz 和 15.2 GHz 之间的任何频率,从而无需 ½ 谐波滤波器. 此设备上的 VCO 覆盖整个八度音程,因此频率覆盖范围可低至 40 MHz。具有 –236 dBc/Hz 品质因数和高相位检测器频率的高性能 PLL 可以实现极低的带内噪声和集成抖动。
LMX2615-SP 允许用户同步设备多个实例的输出。这意味着可以从任何用例中的设备获得确定性相位,包括启用分数引擎或输出分频器的用例。它还增加了对生成或重复 SYSREF(符合 JESD204B 标准)的支持,使其成为高速数据转换器的理想低噪声时钟源。
该器件采用德州仪器 (TI) 先进的 BiCMOS 工艺制造,采用 64 引脚 CQFP 陶瓷封装。
辐射规格:
单事件闩锁 >120 MeV-cm 2 /mg
总电离剂量达到 100 krad(Si)
贴片 5962R1723601VXC
40MHz 至 15.2GHz 输出频率
–110-dBc/Hz 相位噪声,100-kHz 偏移,15-GHz 载波
8 GHz 时 45 fs RMS 抖动(100 Hz 至 100 MHz)
可编程输出功率
锁相环关键规格:
品质因数:–236 dBc/Hz
归一化 1/f 噪声:–129 dBc/Hz
高达 200 MHz 的鉴相器频率
跨多个设备的输出相位同步
支持具有 9 ps 分辨率可编程延迟的 SYSREF
3.3V 单电源操作
71 种预选引脚模式
11 × 11 mm² 64 引脚 CQFP 陶瓷封装
工作温度范围:–55°C 至 +125°C
受 PLLatinum™ 模拟器设计工具支持
