SN74AXCH4T245 是一款四位同相总线收发器,它使用两个可单独配置的电源轨。该器件可使用低至 0.65 V 的V CCA和 V CCB电源运行。A 端口设计用于跟踪 V CCA,它接受从 0.65 V 到 3.6 V 的任何电源电压。B 端口旨在跟踪 V CCB,它接受 0.65 V 至 3.6 V 的任何电源电压。SN74AXCH4T245 器件与单电源系统兼容。
SN74AXCH4T245 器件设计用于数据总线之间的异步通信,并根据方向控制输入(1DIR 和 2DIR)的逻辑电平将数据从 A 总线传输到 B 总线或从 B 总线传输到 A 总线。输出使能输入(1 OE和 2 OE)用于禁用输出,以便有效隔离总线。所有控制引脚(xDIR 和 x OE)均以 V CCA为参考。

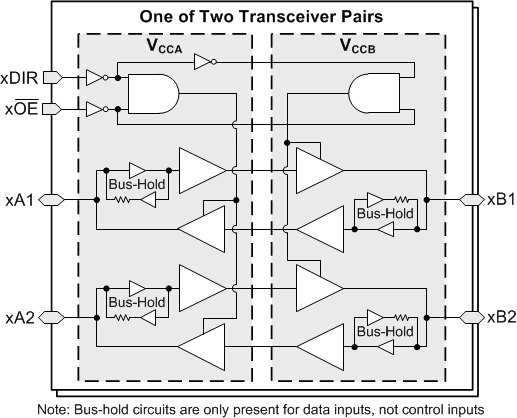

有源总线保持电路将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。如果为 V CCA或 V CCB提供电源,则总线保持电路始终分别在 A 或 B 输入上保持活动状态,而与方向控制或输出使能引脚的状态无关。
为确保上电或断电期间电平转换器 I/O 的高阻抗状态,x OE引脚应通过上拉电阻连接到 V CCA。
该器件完全适用于使用 I off电流的部分断电应用。I off保护电路可确保在器件断电时不会从偏置到特定电压的输入、输出或组合 I/O 汲取或提供过多电流。
V CC隔离功能确保如果 V CCA或 V CCB小于 100 mV,则所有 I/O 端口通过禁用输出进入高阻抗状态。
无毛刺电源排序允许以任何顺序打开或关闭电源轨,同时提供强大的电源排序性能。
完全可配置的双轨设计允许每个端口在 0.65 V 至 3.6 V 的电源范围内运行
数据输入上的总线保持消除了对外部上拉或下拉电阻器的需要
工作温度从 –40°C 到 +125°C
多个方向控制引脚,允许同时向上和向下平移
无故障电源排序
从 1.8 V 转换为 3.3 V 时最高支持 380 Mbps
V CC隔离功能
I off支持部分掉电模式操作
与 AVC 系列电平转换器兼容
根据 JESD 78,II 类,闩锁性能超过 100 mA
ESD 保护超过 JESD 22
8000-V 人体模型
1000V 充电设备型号
