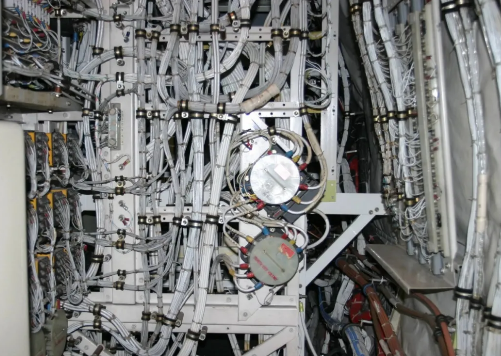

本规范建立了机上所有永久性安装的线束产品的安装、返修和测试要求。此处所指的线束包括了BACC69中规定的光纤光缆。当本规范文件与工程图样冲突时,以工程图样内容为准。
加工包含BACC69光纤光缆组件的线束时,操作人员需要满足BSS7679的考核要求。
对于如何参考使用波音工艺规范,请参考BAC001PREF。
本规范包括如下类别或等级要求
A 根据温度等级将材料按照表1进行分类:
表1 材料温度等级
等级 | 最高环境温度(℃) |
A | 100 (212F) |
B | 135 (275F) |
C | 180 (356F) |
D | 260 (500F) |
B 根据材料的耐液等级进行如下分类:
(1) 等级1—耐BMS3-11液压油的材料;
(2) 等级2—不耐BMS3-11液压油的材料。
3 参考文件
BAC5000 密封通用要求
BAC5009 螺栓螺母安装
BAC5010 粘合剂的使用规范
BAC5018 零件打保险的方法
BAC5117 电气搭接
BAC5119 电气导管制造和安装
BAC5148 光纤光缆端面以及其套筒的清洁程序
BAC5152 电气线缆线束的标识
BAC5153 电气终端的组装
BAC5154 过程中间的电气测试
BAC5157 电气线束的制造
BAC5159 线束端接点到设备的安装
BAC5162 电连接器的组装
BAC5170BACC65M,N,P,R连接器及BACS52H死接头的组装
BAC5459 电气绝缘护套及防护涂层的应用
BAC5719 铝和铝合金的化学转化涂层
BSS7035 电子电气术语表
BSS7679 光纤光缆线束安装的操作人员资质要求
