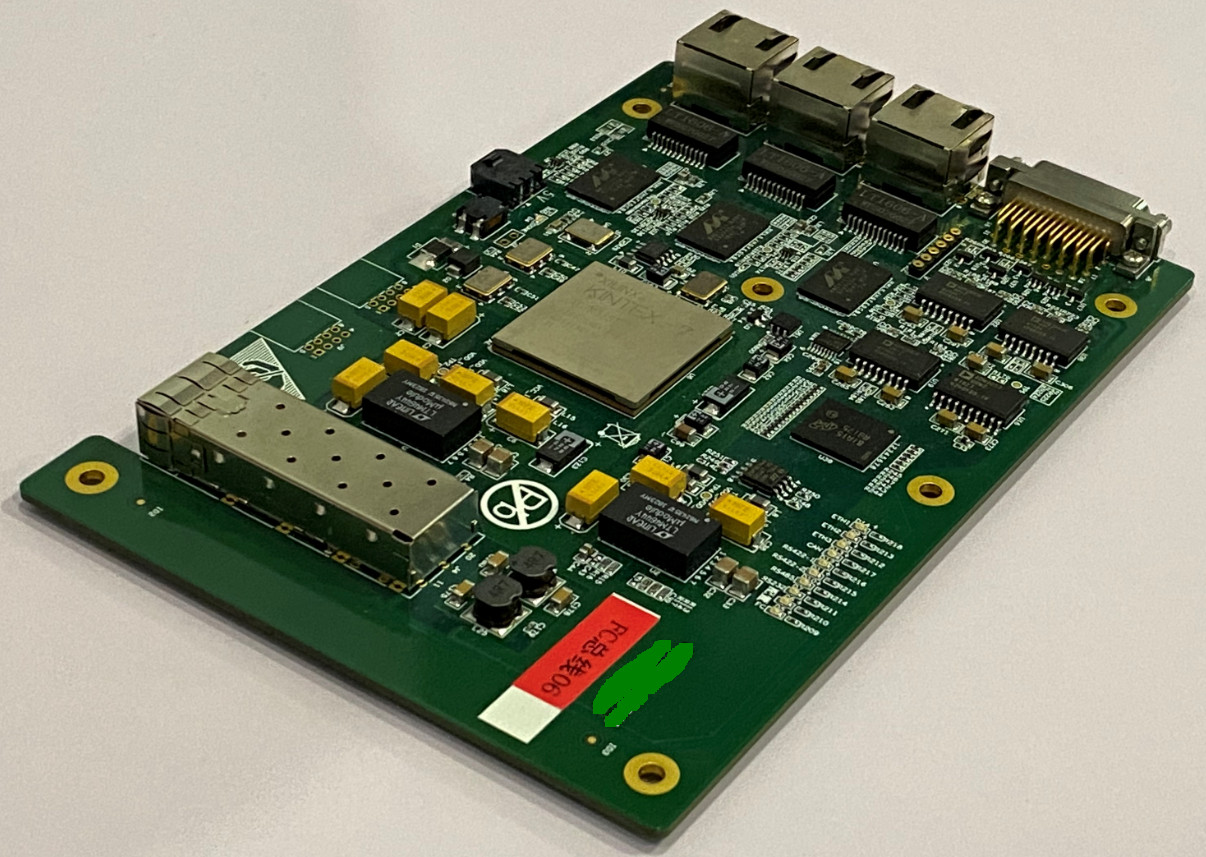

FC总线接入单元完成1路CAN、2路RS422、1路RS232、1路RS485和3路千兆以太网信号至FC-AE-ASM总线的数据相互转换传输，具备配置管理功能。软件具备扩展至4路CAN、4路RS422、4路RS232和4路RS485的能力。
产品特性
Ø 支持FC-AE-ASM协议；
Ø FC数据转换至CAN数据采用过滤的方式转换。对通过过滤列表的数据，转发至配置的CAN总线。CAN数据转换至FC时，采用过滤的方式转换。通过过滤列表的数据，转发至配置的FC总线；
Ø CAN 数据转换至FC 时，采用FC广播的方式发送；
Ø CAN 波特率、CAN 数据的过滤列表均可通过上位机软件进行配置；
Ø 以太网数据转换至FC数据时，根据配置单播IP地址表和组播IP地址表进行转换，不在配置表内的数据直接丢弃；
Ø FC数据转换至以太网数据时，根据配置单播IP地址表和组播IP地址表进行转发，不在配置表内的数据将直接丢弃；
Ø 以太网单播IP地址表和组播IP地址表可通过上位机软件进行配置；
Ø RS232和RS422支持点对点连接，可根据Message ID号来识别对应的端口。同时也可通过上位机配置端口和Message ID的对应关系。
Ø RS485采用点对点方式传输，可根据Message ID号来识别对应的端口。同时也可通过上位机配置端口和Message ID的对应关系。同时，RS485支持可扩展至总线组网的形式。
Ø 在板子上预留接口至FPGA内部，可将对应的状态信息通过监控管理帧上报；
Ø 支持监控管理功能，可通过FC数据帧将板子自身的接口通信状态上报到信息交换箱。FC数据帧的上报帧ID可通过上位机进行配置，需要上报的状态信息如下所示。状态上报帧采用周期上报的方式，每秒钟上报一次状态。
光接口指标
Ø 信号速率：2.125Gbps或4.25Gbps；
Ø 波长：850nm；
Ø 多模光口数目：2对；
Ø 多模光纤接口：LC；
Ø 多模光纤数量：双纤双向；
Ø 多模平均发送光功率：≥-4dBm；
Ø 多模光接收灵敏度：≤-15dBm。
CAN信号指标
Ø 兼容CAN2.0B标准，并支持扩展帧；
Ø 速率：125kbps、250kbps、500kbs和1Mbps速率可配置；
Ø 信号路数：1；
Ø 接口形式：J30J。
以太网信号指标
Ø 接口速率：1000M全双工；
Ø 信号路数：3；
Ø 单路通信速率不低于950Mbps，通信过程不丢包；
Ø 三路同时通信时单路速率不低于500Mbps，通信过程中不丢包。
Ø 传输方向：全双工；
Ø 接口形式：RJ45。
RS422信号指标
Ø 接口速率：9600、57600、115200bps等速率可配置；
Ø 信号路数：2；
Ø 隔离：非隔离；
Ø 接口形式：J30J。
RS232信号指标
Ø 接口速率：9600、57600、115200bps等速率可配置；
Ø 信号路数：1；
Ø 隔离：非隔离；
Ø 接口形式：J30J。
RS485信号指标
Ø 接口速率：9600、57600、115200bps等速率可配置；
Ø 信号路数：1；
Ø 隔离：非隔离；
Ø 接口形式：J30J。
配置管理接口指标
Ø 采用RS232标准；
Ø 数据格式：1bit起始位，8bit数据位，1bit停止位，无奇偶校验位；
Ø 波特率：115.2kbps；
Ø 连接器型号：J30J。
