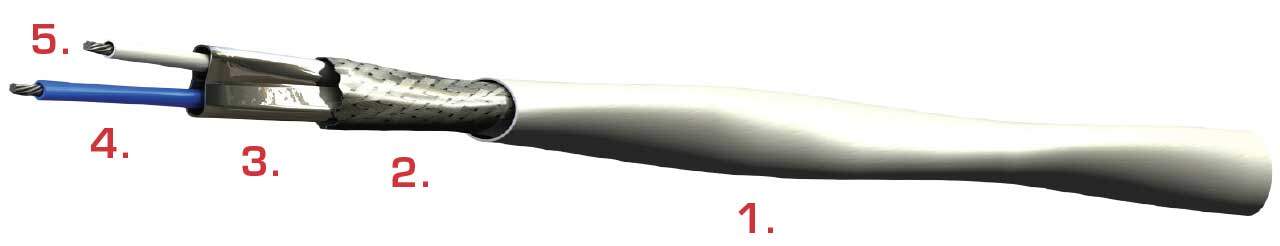

该电缆由 PIC 专门设计，用于 ARINC 规范 664 定义的机载 10 和 100 Base-T 局域网应用。双绞线结构有效减少感应干扰，而 100% 箔和 90% 编织屏蔽用于进一步防止电磁干扰。
每个导体都被具有高速传播的泡沫含氟聚合物电介质包围，这允许更小的总直径和重量，同时保持性能和所需的操作参数。镀银高强度铜合金导体和屏蔽确保均匀的导电性和出色的可焊性。可激光标记的含氟聚合物护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。
飞机上的数据传输比商业建筑中的传统 LAN 系统面临更严峻的环境和 EMI 情况，因此已采取特殊措施来保持技术性能。
E61224 电缆是PIC Wire & Cable 的DataMATES 产品线的一部分，该产品线具有可靠、高质量、高性能的制造数据电缆，专为要求苛刻的民用和军用应用而设计。
E61224 超过 ANSI/TIA-568-C.2 CAT 5e 通道要求。它具有 Skydrol 抗性，符合 RoHS 标准，并通过了 FAR 第 23 和 25 部分附录 F 的 FAA 可燃性要求。可根据要求提供测试结果。
物理数据
导体： 24 AWG 多股 SPCA
屏蔽覆盖率： 100%（箔）、90%（编织）
工作温度： -55/+200 度。C
外径：英寸（毫米）： 0.15 (3.81)
最小弯曲半径：英寸（毫米）： 1.25 (31.75)
重量：磅/100 英尺（千克/100 米）： 1.9 (2.8)
电气数据
阻抗：欧姆： 100
电容: pF/ft (m): 13.0 (42.7)
传播速度：%： 80.0
介电额定电压 (kV RMS)： 0.9
直流电阻：欧姆/1000 英尺（米）： 28.4 (93.2)
最大距离*：英尺（米）： 328 (100)
衰减：标称/最大 dB/100 英尺（dB/100 米）
@ 10 兆赫： 1.8 / 2.1 (5.9 / 6.9)
@ 100 兆赫： 5.8 / 7.0 (19.0 / 23.0)
| 零件 号 | 数据 导体 | 描述 | 重量 lbs/100 ft (kg/100 m) | 外径（毫米） | 额定温度 (°C) | 燃烧测试 |
|---|---|---|---|---|---|---|
| E10222 | 22 | 两个带激光标记护套的屏蔽层 | 2.3 (3.4) | 0.19 (4.80) | -55/+150 | 正常 |
| E13224 | 24 AWG | 一个用柔性胶带包裹的屏蔽层，可激光标记的护套 | 2.2 (3.3) | 0.16 (4.06) | -55/+200 | * |
| E61224 | 24 AWG | 两个带激光标记护套的屏蔽层 | 1.9 (2.8) | 0.15 (3.81) | -55/+200 | 正常 |
| E10224 | 24 | 两个带有蓝色含氟聚合物护套的屏蔽 | 2.2 (3.2) | 0.16 (4.06) | -55/+200 | 正常 |
| E20224 | 24 AWG | 一个带激光标记护套的防护罩 | 1.1 (1.6) | 0.14 (3.58) | -55/+200 | * |
| E12224 | 24 | 两个带激光标记护套的屏蔽层 | 1.6 (2.4) | 0.15 (3.71) | -55/+150 | 正常 |
| E60224 | 24 | 非屏蔽激光标记护套 | 0.9 (1.3) | 0.10 (2.59) | -55/+200 | 正常 |
| E13226 | 26 AWG | 一个用柔性胶带包裹的屏蔽层，可激光标记的护套 | 1.7 (2.5) | 0.13 (3.40) | -55/+200 | 正常 |
