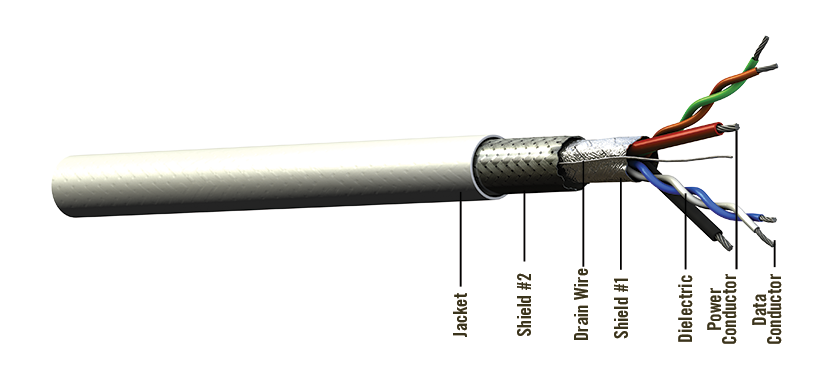

E5E1724 是一种 CAT5e 以太网供电 (PoE) 电缆，专为 ARINC 规范 664 定义的机载应用而设计。E5E1724 数据对使用高温含氟聚合物制造，可在 CAT 5e 至 CAT 6a 要求的频率下运行. E5E1724 的双绞线结构（两对独立的）镀锡铜导体被 FEP 绝缘和 100% 箔和 85% 编织屏蔽包围，确保均匀的导电性和出色的可焊性，进一步防止 EMI。ETFE 激光可标记护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。
E5E1724 产品公告
数据导体：镀锡铜
电源导体：镀锡铜
电介质：FEP
屏蔽#1：铝/聚酰亚胺箔
排扰线：镀锡铜
屏蔽 #2：镀锡铜编织
护套：ETFE，白色（激光打标）
颜色代码
第一对：白色/蓝色
第二对：橙色/绿色
电源对：红色，黑色
物理数据
导体：数据对：24 AWG 绞合 TPC 电源对：22 AWG 绞合 TPC
屏蔽覆盖率： 85%（编织层）% 编织层
工作温度： -55/150 °C
外径：in (mm) 0.21 (5.33)
最小弯曲半径：in (mm) 1.00 (25.40)
重量：磅/100 英尺（千克/100 米） 3.56 (5.20)
电气数据
阻抗：欧姆100
电容：pF/ft (m) 13.00 (42.70)
传播速度： 80.00 %
介电额定电压：（kV，RMS） 0.90
直流电阻：欧姆/1000 英尺（米） 26.20 (86.00)
最大距离：* 英尺（米） 257 (78)
衰减
标称/最大值
分贝/100 英尺
（分贝/100 米）
@10兆赫 2.3 / 2.7 (7.5 / 8.9)
@100兆赫 6.8 / 7.5 (22.3 / 24.6)
