E61224 是一对 10/100 Base-T CAT5e 电缆（超过 ANSI/TIA-568-C.2 CAT 5e 通道要求），具有更小的总直径和重量，同时保持高达 328 英尺的性能和所需的操作参数。镀银铜合金导体的双绞线结构确保均匀的导电性和出色的可焊性。100% 箔和 90% 编织屏蔽提供机械强度和 EMI 保护，并保持重量和灵活性。耐用的 ETFE 激光标记护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。E61224 适用于机载 10/100 Base-T CAT5e 局域网应用，例如客舱管理系统 (CMS)、机上娱乐 (IFE) 和以太网骨干网。
E61224 产品公告
E61224 燃烧测试数据

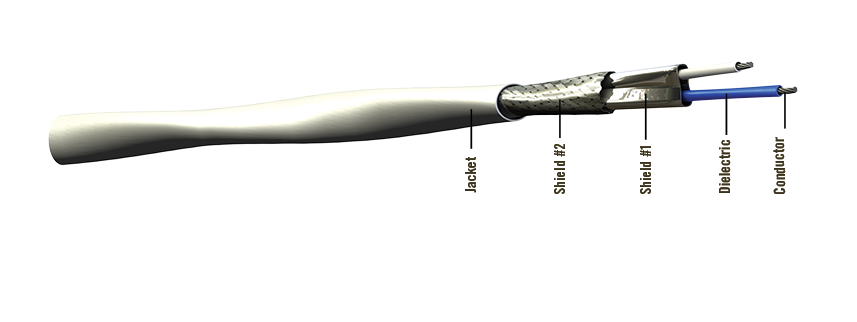

电缆结构
导体：镀银高强度铜合金
电介质：FEP
屏蔽#1：铝/聚酰亚胺箔
屏蔽 #2：镀银铜编织
护套：ETFE，白色（激光打标）
颜色代码
第一对：白色/蓝色
物理数据
导体： 24 AWG 多股 SPHSCA
屏蔽覆盖率： 100%（箔）% 箔/ 90%（编织）% 编织
工作温度： -55/200 °C
外径：in (mm) 0.16 (3.81)
最小弯曲半径：in (mm) 1.25 (31.75)
重量：磅/100 英尺（千克/100 米） 2.00 (2.80)
电气数据
阻抗：欧姆100
电容：pF/ft (m) 13.00 (42.70)
传播速度： 80.00 %
介电额定电压：（kV，RMS） 0.90
直流电阻：欧姆/1000 英尺（米） 28.40 (93.50)
最大距离：* 英尺（米） 328 (100)
衰减
标称/最大值
分贝/100 英尺
（分贝/100 米）
@10兆赫 1.8/2.1 (5.9/6.9)
@100兆赫 5.8/7.0 (19.0/23.0)
