E74824 是一种 4 对 10G Base-T Cat 7 电缆，采用创新设计，可在小巧、轻便、灵活的封装中提供最佳电气性能。每对均采用镀银铜合金导体，并单独屏蔽。E74824 电缆可提供符合 ISO 11801、F 类通道要求的 10 Gb 性能。ETFE 激光可标记护套可保护电缆免受磨损和环境影响，同时保持灵活性以便于安装。E74824 适用于机载 10G Base-T CAT7 局域网应用，例如客舱管理系统 (CMS)、机上娱乐系统 (IFE) 和以太网骨干网。
E74824 产品公告
E74824 燃烧测试数据

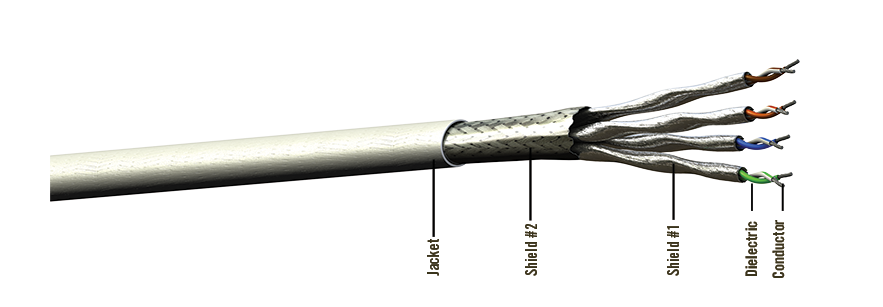

电缆结构
导体：镀银铜合金
电介质：FEP
屏蔽 #1：铝/聚酯箔（每对）
屏蔽 #2：镀银铜编织
护套：ETFE，白色（激光打标）
颜色代码
第一对：蓝色、白色/蓝色
第二对：橙色、白色/橙色
第三对：绿色、白色/绿色
第 4 对：棕色、白色/棕色
物理数据
导体： 24 AWG 多股 SPCA
屏蔽覆盖率： 100%（箔）% 箔/ 90%（编织）% 编织
工作温度： -55/200 °C
外径：in (mm) 0.28 (7.11)
最小弯曲半径：英寸（毫米） 2.20 (55.88)
重量：磅/100 英尺（千克/100 米） 4.70 (7.00)
电气数据
阻抗：欧姆100
电容：pF/ft (m) 13.00 (42.70)
传播速度： 80.00 %
介电额定电压：（kV，RMS） 0.90
直流电阻：欧姆/1000 英尺（米） 28.40 (93.20)
最大距离：* 英尺（米） 296 (90)
衰减
标称/最大值
分贝/100 英尺
（分贝/100 米）
@100兆赫 6.6/7.0 (11.7/13.0)
@250兆赫 10.8/11.4 (35.4/37.4)
@500兆赫 15.7/16.6 (51.5/54.5)
@600兆赫 17.5/18.4 (57.4/60.4)
