这种超轻、低损耗、灵活的 50 欧姆同轴电缆与传统 RG 电缆相比，重量和损耗大大减轻。UH25107 采用结构设计，可减轻 60% 或更多的电缆重量。这种特殊的 50 欧姆同轴电缆非常适合具有低 dB 天线运行损耗预算的系统，例如 SATCOM 和 Iridium 系统。

替代品：RG211

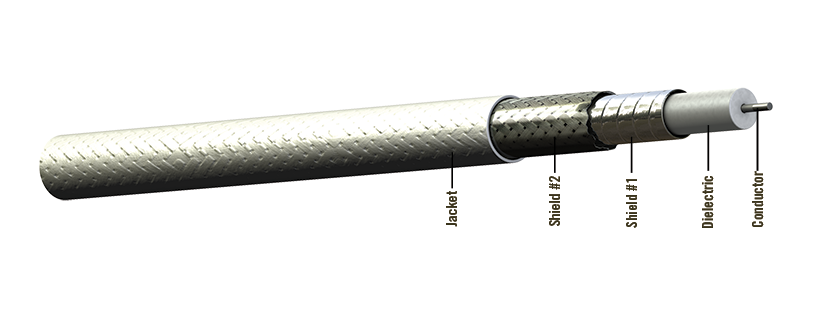

电缆结构

导体：镀银铜包铝

电介质：聚四氟乙烯

屏蔽 #1：镀银铜螺旋包裹

屏蔽 #2：镀银铜包铝编织层

护套：挤压 ETFE，白色（激光打标

物理数据

导体： 8 AWG 实心 SPCCA

工作温度： -55/150 °C

外径：in (mm) 0.45 (11.30)

最小弯曲半径：in (mm) 2.50 (63.50)

重量：磅/100 英尺（千克/100 米） 12.00 (17.90)

电气数据

阻抗：欧姆50

电容：pF/ft (m) 25.00 (82.00)

传播速度： 82.00 %

时间延迟：ns/ft (m) 1.22 (4.00)

屏蔽效能：dB/min -110

介电额定电压：（kV，RMS） 10.00

直流电阻：欧姆/1000 英尺（米） 1.10 (3.60)

衰减

标称/最大值

分贝/100 英尺

（分贝/100 米）

@0.4 GHz    1.7/1.9    (5.6/6.2)

@1.0 GHz    2.8/3.1    (9.2/10.2)

@1.6 GHz    3.6/4.0    (11.8/13.1)

@5.0 GHz    7.0/7.8    (23.0/25.6)

衰减公式：
(K1 × √F(MHz) + (K2 × F(MHz))

K 值（名义损失）：
K1 = 0.079    K2 = 0.00029

UH25107 连接器

选择一个或多个连接器文件直接下载或添加到您编译的 pdf 文档中。

连接器类型

描述

零件号

终止说明

添加到规格表

50 欧姆 ARINC    600 尺寸 1    190401    T-UH25107    添加

600 修改大小 1    190402    T-UH25107    添加

50 欧姆 BNC    直插头    190412    T-UH25107    添加

90°插头    190413    T-UH25107    添加

50 欧姆 C 型连接器    直插头    190406    T-UH25107    添加

90°插头    190407    T-UH25107    添加

50 欧姆 N    直插头    190410    T-UH25107    添加

90°插头    190411    T-UH25107    添加

隔板插孔    190422    T-UH25107    添加

内联插孔    190424    T-UH25107    添加

50欧姆跨国公司    直插头    190408    T-UH25107    添加

90°插头    190409    T-UH25107    添加

隔板插孔    190421    T-UH25107    添加

内联插孔    190423    T-UH25107    添加
