HH85295F 是一种 50 欧姆微波同轴电缆，专为 Ku 波段和 X 波段的高频应用而设计。HH85295F 提供卓越的信号完整性、低插入损耗、更少的 RF 干扰以及坚固且易于安装的设计。HH85295F 同轴电缆采用 100% 屏蔽结构，采用扁平螺旋缠绕屏蔽层，可实现 -110 dB 屏蔽效果，与实心铜管相同。内部螺旋屏蔽符合低损耗 PTFE 电介质，以实现所有运行参数的卓越均匀性和稳定性，无论是初始还是随着时间的推移。

HH85295F 产品公告

HH85295F烧录测试数据

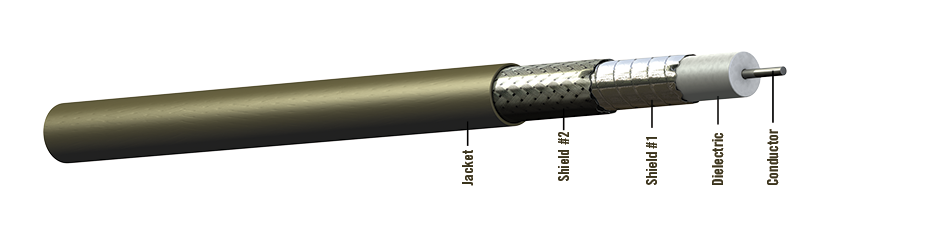

电缆结构

导体：镀银铜

电介质：聚四氟乙烯

屏蔽 #1：镀银铜扁平螺旋

屏蔽 #2：镀银铜编织

护套：含氟聚合物，军绿色

物理数据

导体： 11 AWG 实心 SPC

工作温度： -55/200 °C

外径：in (mm) 0.29 (7.37)

最小弯曲半径：in (mm) 1.50 (38.10)

重量：磅/100 英尺（千克/100 米） 7.90 (11.80)

电气数据

阻抗：欧姆50

电容：pF/ft (m) 24.00 (78.80)

传播速度： 83.00 %

时间延迟：ns/ft (m) 1.21 (3.97)

屏蔽效能：dB/min -110

介电额定电压：（kV，RMS） 6.50

直流电阻：欧姆/1000 英尺（米） 1.26 (4.10)

衰减

标称/最大值

分贝/100 英尺

（分贝/100 米）

@12.0 GHz    15.4/17.0    (50.5/55.8)

@15.0 GHz    17.7/19.5    (58.1/64.0)

@18.0 GHz    19.7/21.8    (64.6/71.5)

衰减公式：
(K1 × √F(MHz) + (K2 × F(MHz))

K 值（名义损失）：
K1 = 0.111    K2 = 0.00027
