HT77210F 是一款 50 欧姆微波同轴航天电线电缆，专为 Ku 波段和 X 波段的高频应用而设计。HT77210F 微波电缆旨在优化性能并为系统设计人员提供灵活性。我们的产品为您提供卓越的信号完整性、低插入损耗、更少的射频干扰以及坚固且易于安装的设计。

HT77210F 产品公告

HT77210F 烧录测试数据

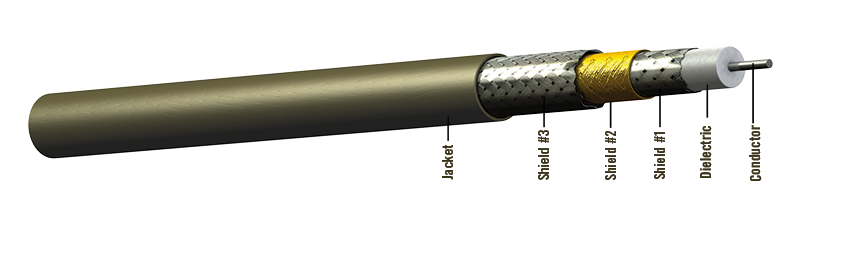

电缆结构

导体：镀银铜

电介质：聚四氟乙烯

屏蔽 #1：镀银铜扁平条

屏蔽#2：铝/聚酰亚胺箔

屏蔽 #3：镀银铜编织

护套：含氟聚合物，军绿色

物理数据

• 导体： 16 AWG 实心 SPC

• 工作温度： -55/200 °C

• 外径：in (mm) 0.21 (5.28)

• 最小弯曲半径：in (mm) 1.00 (25.40)

• 重量：磅/100 英尺（千克/100 米） 4.50 (6.70)

电气数据

• 阻抗：欧姆50

• 电容：pF/ft (m) 26.50 (87.00)

• 传播速度： 76.50 %

• 时间延迟：ns/ft (m) 1.33 (4.36)

• 屏蔽效能：dB/min -90

• 介电额定电压：（kV，RMS） 4.00

• 直流电阻：欧姆/1000 英尺（米） 3.90 (12.80)

衰减

衰减公式：
(K1 × √F(MHz) + (K2 × F(MHz))

K 值（名义损失）：
K1 = 0.232    K2 = 0.00034
