HT77300F 是一款 50 欧姆微波同轴电缆，专为 Ku 波段和 X 波段的高频应用而设计。HT77300F 微波电缆为您提供卓越的信号完整性、低插入损耗、更少的射频干扰以及坚固且易于安装的设计。这些旨在优化性能并为系统设计人员提供灵活性

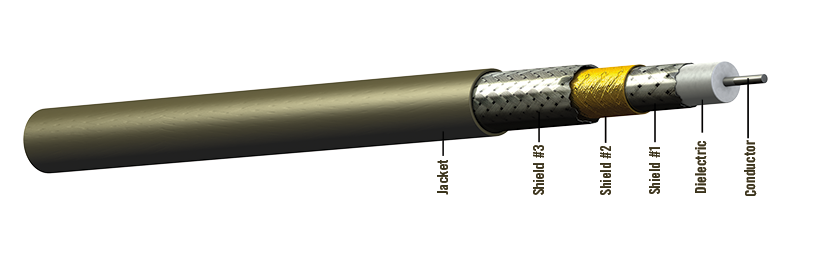

电缆结构

导体：镀银铜

电介质：聚四氟乙烯

屏蔽 #1：镀银铜扁平条

屏蔽 #2：镀银铜箔

屏蔽 #3：镀银铜编织

护套：含氟聚合物，军绿色

物理数据

导体： 12 AWG 实心 SPC

工作温度： -55/200 °C

外径：in (mm) 0.30 (7.62)

最小弯曲半径：in (mm) 1.50 (38.10)

重量：磅/100 英尺（千克/100 米） 8.80 (13.10)

电气数据

阻抗：欧姆50

电容：pF/ft (m) 26.50 (87.00)

传播速度： 77.00 %

时间延迟：ns/ft (m) 1.33 (4.36)

屏蔽效能：dB/min -90

介电额定电压：（kV，RMS） 6.50

直流电阻：欧姆/1000 英尺（米） 1.40 (4.60)

衰减

标称/最大值

分贝/100 英尺

（分贝/100 米）

@12.0 GHz    19.5/21.5    (64.0/70.5)

@15.0 GHz    22.2/24.4    (72.8/79.4)

@18.0 GHz    24.7/27.2    (81.0/89.2)

衰减公式：
(K1 × √F(MHz) + (K2 × F(MHz))

K 值（名义损失）：
K1 = 0.15    K2 = 0.000255

。
