ADC12D1600RF 说明12 位 3.2 和 2 GSPS ADC12D1x00RF 是一款射频采样 GSPS ADC，可以直接采样高达 2.7 GHz 及以上的输入频率。ADC12D1x00RF 增强了 TI GSPS ADC 的超大奈奎斯特区，在射频频率下具有出色的噪声和线性性能，将其可用范围扩展到第 3奈奎斯特区之外

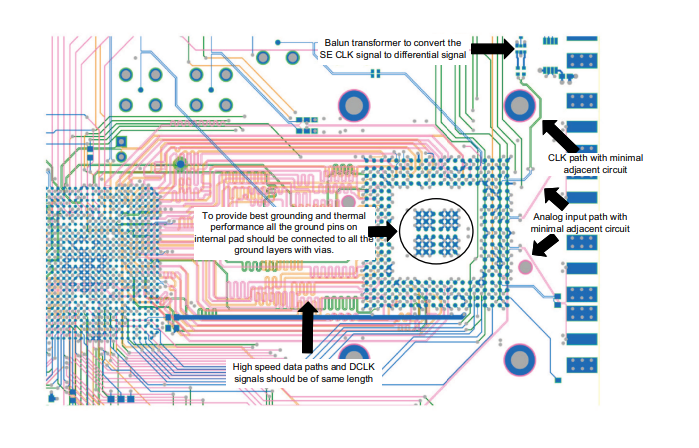

ADC12D1x00RF 提供灵活的 LVDS 接口，该接口具有多个 SPI 可编程选项，以促进电路板设计和 FPGA/ASIC 数据捕获。LVDS 输出与 IEEE 1596.3-1996 兼容并支持可编程共模电压。该产品采用无铅 292 球耐热增强型 BGA 封装，额定工业温度范围为 –40°C 至 85°C。
ADC12D1600RF 的特性
f IN =
2.7 GHz及以上的出色噪声和线性度
可配置为 3.2 或 2 GSPS 交错式
或 1600 或 1000 MSPS 双路 ADC
用于高带宽、高
采样率应用的新 DESCLKIQ 模式
与 ADC10D1x00、ADC12D1x00 引脚兼容
用于多芯片同步的 AutoSync 功能
内部端接、缓冲、差分模拟
输入
交错定时自动和手动时滞
调整
用于系统调试的输出测试模式
捕获外部触发的时间戳功能
可编程增益、偏移和 t AD调整
功能
1:1 非多路分解或 1:2 多路分解 LVDS 输出
主要规格
ENOB 9.2/9.4 位（典型值）
信噪比 58.2/58.8 分贝（典型值）
SFDR 66.7/71.9 dBc（典型值）
每通道功率 1.97/1.71 W（典型值）
IMD 3（Fin = 2.7 GHz，–13 dBFS）–63.7/–73
dBFS（典型值）
IMD 3（Fin = 2.7 GHz，–16 dBFS）–66.7/–85
dBFS（典型值）
本底噪声 –154.6/–154 dBm/Hz（典型值）
功率 3.94/3.42 W（典型值）
分辨率 12 位
交错式 3.2 和 2GSPS ADC
双 1600/1000 MSPS ADC，Fin = 498 MHz
