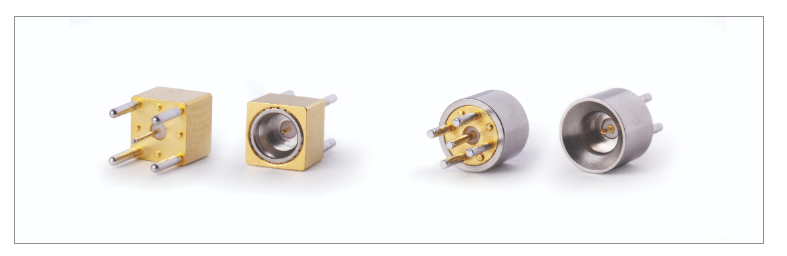

预镀锡推入式“凸台”插拔式连接器
Carlisle Interconnect Technologies （CarlisleIT） 推出了“推入式”连接器技术的下一个发展，推出了用于 PCB 应用的预镀锡和压花 SMP 和 SMPM 连接器主体的新产品线。
福川电子预镀锡 PCB 安装连接器通过缩短安装时间来降低成本，同时提高板上焊点的可靠性。此外，预镀锡安装表面有助于防止装配前后的腐蚀和氧化。
连接器主体下方的压花功能允许在波峰焊过程中施加高温时气体逸出，从而防止“爆米花效应”。
具有预镀锡和“凸台”功能的 SMP 和 SMPM 连接器将与标准电缆安装连接器以及标准母对母适配器（通常称为“子弹”）配接，后者可以容忍径向和轴向错位，以在堆叠电路板时在公连接器之间提供盲插互连解决方案。CarlisleIT的SMP和SMPM连接器还可以承受多次接合/脱离循环，而不会降低电气性能。SMP 和 SMPM 连接器还旨在满足微波系统中对增加封装密度和减轻重量的需求。超小型、轻量级、可盲插互连是复杂高性能微波模块和系统的理想选择，其中尺寸和重量是主要考虑因素。
频率范围：直流 - 40 GHz （SMP） 和直流 - 65 GHz （SMPM）
50 Ω阻抗
盲插配置
接口符合 MIL-STD-348 标准
能够承受径向/轴向不对中
预镀锡支腿和触点，安装速度更快，耐腐蚀性更强
额外的车身功能允许热量和气体逸出，消除“爆米花效应”
提供定制连接器
| 材料 | 完成 |
|---|---|
| 金属 | 规范 |
| 铍铜（铍铜） | ASTM B 196 和/或 ASTM B 197 |
| 黄铜 | ASTM B 36， B121， B16， B16M |
| 不锈钢 | ASTM A484/ A582 或 A555/581 |
| 电介质 | 规范 |
| 原生聚四氟乙烯氟碳 | ASTM D 1710 和 ASTM D 1457 |
| 聚酰胺酰亚胺 | ASTM D5204 第 2 组 1 类 |
| 完成 | 规范 |
| 金（50u 英寸。典型） | ASTM-B488 类型 1，1.25 类 |
| 镍（100u英寸）典型） | SAE AMS-QQ-N-290 |
| 帕西弗斯 | 美国材料协会 A967 |
| 参数 | 规范 | |||||
|---|---|---|---|---|---|---|
| 单片公司 | 斯普姆 | |||||
| 阻抗 | 50 Ω | |||||
| 频率范围 | 直流至 40 GHz | 直流至 65 GHz | ||||
| 插入损耗 | 0.1 x √ 频（千兆赫） | 0.13 x √ 频（千兆赫） | ||||
| 驻波比 | 参见数据表中的产品图纸 | |||||
| DWV @ 海平面 | 500 VRMS | |||||
| 绝缘电阻 | 5000 MΩ （最小值） | |||||
| 射频高位 | 325 VRMS @ 5 MHz | |||||
| 绝缘电阻 | 5，000 MΩ（最小值） | |||||
| 射频高位 | 325 VRMS @ 5 MHz | |||||
| 强制参与 | 完全制动 | 典型值 15 磅 | 6.5 磅（典型值） | |||
| 有限止动器 | 典型值 7 磅 | 不适用 | ||||
| 光滑孔 | 典型值 2 磅 | 1.5 磅（典型值） | ||||
| 强制脱离接触 | 完全制动 | 典型值 5 磅 | 典型值 5 磅 | |||
| 有限止动器 | 典型值 3 磅 | 不适用 | ||||
| 光滑孔 | 0.5 磅（典型值） | 典型值 15 磅 | ||||
| 温度范围 | -65 ºC 至 +165 ºC | |||||
| 热冲击 | MIL-STD-202，方法 107，Cond B | |||||
| 防潮性 | MIL-STD-202，方法 106，步骤 7b 除外 | |||||
| 腐蚀 | MIL-STD-202。方法 101，孔德 B | |||||
| 振动 | MIL-STD-202，方法 204，Cond D | |||||
| 休克 | MIL-STD-202，方法 213，Cond I | |||||
