L8620TX 是一种 50 欧姆三轴电缆，用于易受 RFI 和噪声产生设备影响的系统，例如雷达或其他需要隔离的系统。为了提高信噪比和噪声拾取，该电缆具有与信号承载导体绝缘的附加外编织屏蔽。为了获得最大的屏蔽效率，应使用三轴连接器，其中两个屏蔽层的隔离通过连接器保持。用于 S86208 和 S88207 同轴电缆的连接器可用于端接 L8620TX 的“内部同轴电缆”。
L8620TX 产品公告
L8620TX 烧伤测试数据

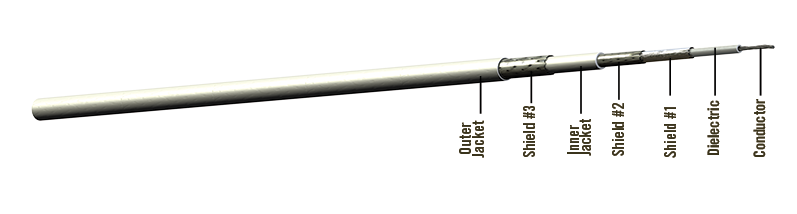

电缆结构
导体：镀银铜
电介质：FEP
屏蔽 #1：铝/聚酰亚胺箔
内夹克： 挤压FEP， 白色
屏蔽#2：镀锡铜编织层
屏蔽#3：镀锡铜编织层
外护套： ETFE， 白色 （激光打标）
物理数据
导体：21 AWG 绞合 SPC
温度范围：-55/150°C
外径： 英寸（毫米）0.17 （4.39）
最小弯曲半径：单位（毫米）0.85 （21.59）
重量：磅/100 英尺（千克/100 米）2.90 （4.30）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）28.00 （91.90）
传播速度： 79.00%
延时： 纳秒/英尺 （米）1.28 （4.20）
屏蔽效果：分贝/分钟-90
额定介电电压： （kV， RMS）1.50
直流电阻：欧姆/1000 英尺 （m）11.60 （38.10）
衰减
标称/最大
分贝/100 英尺
（分贝/100米）
@0.4千兆赫 9.1/10.0 (29.9/32.8)
@1.0千兆赫 15.1/16.6 (49.5/54.5)
@1.6千兆赫 19.7/21.7 (64.6/71.2)
@5.0千兆赫 38.9/42.8 (127.6/140.4)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.416 K2 =0.0019
L8620TX 连接器
选择一个或多个连接器文件以直接下载或添加到已编译的 pdf 文档中。
连接器类型
描述
部件号
终止说明
添加到规格表
50欧姆阿林克 600 尺寸 1 190801 T-1908XX
600 修改尺寸 1 190802 T-1908XX
404/600 尺寸 5 190803 T-1908XX
404 尺寸 1 190819 T-1908XX
尺寸 8 插座 190829 T-1908XX
尺寸 8 引脚 190837 T-1908XX
50欧姆 BNC 直插头 190812 T-1908XX
90° 插头 190813 T-1908XX
50 欧姆 C 连接器 直插头 190806 T-1908XX
90° 插头 190807 T-1908XX
50 欧姆 D-SUB 尺寸 8 插座 110212 T-Dsub50
精密 50 欧姆尺寸 8 插座 110260 T-Dsub50
尺寸 8 引脚 110286 T-Dsub50
精密 50 欧姆尺寸 8 针 111113 T-Dsub50
50欧姆 90° 插头 190805 T-1908XX
50欧姆M39029 尺寸 12 插座 *190867 T-190867
尺寸 8 引脚 190838 T-1908XX
尺寸 8 引脚，带环境密封 190838-01 T-1908XX
尺寸 8 插座 190839 T-1908XX
尺寸 8 插座，带环境密封 190839-01 T-1908XX
尺寸 12 引脚 190866 T-190866
50 欧姆 N 直插头 190810 T-1908XX
90° 插头 190811 T-1908XX
隔板插孔 190822 T-1908XX
50欧姆QMA 直插头 110566 T-110566
90° 插头 110567 T-110567
50 欧姆 SMA 直插头 190814 T-1908XX
90° 插头 190815 T-1908XX
直插插孔 190825 T-1908XX
50欧姆TNC 直插头 190808 T-1908XX
90° 插头 190809 T-1908XX
90° 插头（长） 190809-L T-190809-L
隔板插孔 190821 T-1908XX
