S33141 是一款 50 欧姆同轴电缆，是行业的主力，在航空航天和国防市场上拥有数十年的成熟性能。S33141的结构具有多层屏蔽，将传统屏蔽与镀银铜扁平条编织的内编织层相结合，与标准同轴电缆中的圆线编织相比，可减少频率超过1GHz时的衰减。电缆VSWR较低，因为编织层可以更均匀地应用，提供更均匀的覆盖范围并减少由于老化和弯曲引起的衰减。与军用规格同轴电缆相比，S33141电缆的重量不到RG393同轴电缆的三分之一，与RG393相比，重量约为RG<>的一半，并且更灵活，损耗更低。
S33141 产品公告
S33141 烧伤测试数据

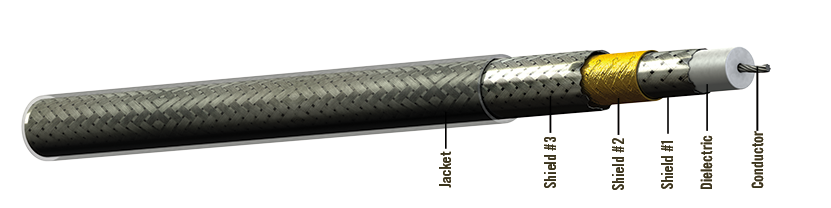

电缆结构
导体：镀银铜
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平带编织
屏蔽 #2：铝/聚酰亚胺箔
屏蔽#3：镀银铜编织层
夹克： 挤压 FEP， 透明
物理数据
导体：14 AWG 绞合式 SPC
温度范围：-55/200°C
外径：英寸（毫米）0.27 （6.86）
最小弯曲半径：（毫米）1.40 （35.56）
重量：磅/100 英尺（千克/100 米）6.50 （9.70）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）25.00 （82.00）
传播速度：80.50%
延时： 纳秒/英尺 （米）1.26 （4.13）
屏蔽效果：分贝/分钟-90
介电电压额定值： （kV， RMS）5.00
直流电阻：欧姆/1000 英尺 （m）2.90 （9.50）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.4千兆赫 4.2/4.7 (13.8/15.4)
@1.0千兆赫 6.7/7.4 (22.0/24.3)
@1.6千兆赫 8.6/9.5 (28.2/31.2)
@5.0千兆赫 15.5/17.1 (50.9/56.1)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.207 K2 =0.0001785
