S67163 是一款 50 欧姆同轴电缆，是行业的主力，在航空航天和国防市场上拥有数十年的成熟性能。S67163的结构具有多层屏蔽，将传统屏蔽与镀银铜扁平条编织的内编织相结合，与标准同轴电缆中的圆丝编织相比，可减少频率超过1GHz时的衰减。电缆VSWR较低，因为编织层可以更均匀地应用，提供更均匀的覆盖范围并减少由于老化和弯曲引起的衰减。与军用规格同轴电缆相比，S67163电缆的重量约为RG393的一半，不到RG214同轴电缆重量的三分之一。
S67163 产品公告
S67163烧伤测试数据

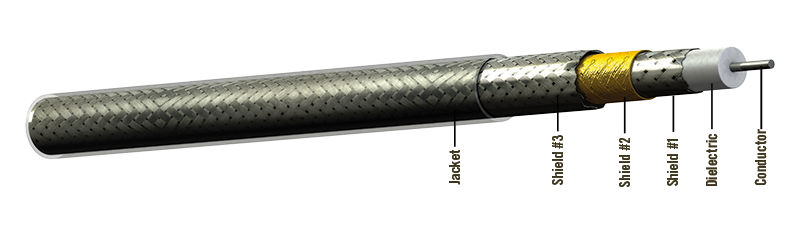

电缆结构
导体：镀银铜
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平带编织
屏蔽 #2：铝/聚酰亚胺箔
屏蔽#3：镀银铜编织
夹克： 挤压 FEP， 透明
物理数据
导体：15 AWG 实心单刀
温度范围：-55/200°C
外径：英寸（毫米）0.23 （5.72）
最小弯曲半径：单位（毫米）1.20 （30.48）
重量：磅/100 英尺（千克/100 米）5.40 （8.00）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）25.00 （82.00）
传播速度：80.00%
延时： 纳秒/英尺 （米）1.27 （4.17）
屏蔽效果：分贝/分钟-90
介电电压额定值： （kV， RMS）4.50
直流电阻：欧姆/1000 英尺 （m）3.25 （10.70）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.4千兆赫 4.4/4.8 (14.4/15.7)
@1.0千兆赫 7.0/7.7 (23.0/25.3)
@1.6千兆赫 8.9/9.8 (29.2/32.2)
@5.0千兆赫 16.1/17.7 (52.8/58.1)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.215 K2 =0.0001785
