S86208 是一款 50 欧姆同轴电缆，是行业的主力，在航空航天和国防市场上具有数十年的成熟性能。S86208在中心导体和屏蔽层之间具有低损耗PTFE扩展胶带电介质，与传统的编织线相比，提高了屏蔽性和强度。S86208 是标准 M17/128-RG400 同轴电缆的轻巧、更紧凑的替代品。与 RG400 相比，S86208 同轴电缆的直径是直径的三分之二，重量不到一半——每 20，43 英尺 1 磅对 000 磅。
S86208 产品公告
S86208烧伤测试数据

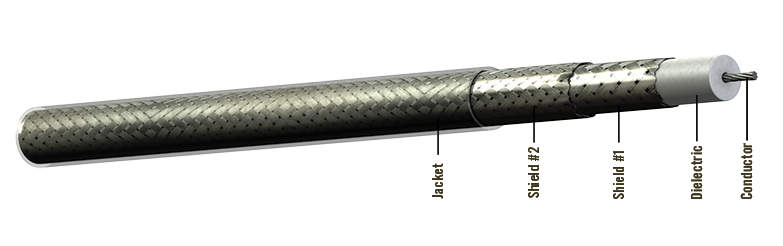

电缆结构
导体：镀银铜
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平带编织
屏蔽#2：镀银铜编织
夹克： 挤压 FEP， 透明
物理数据
导体：21 AWG 绞合 SPC
温度范围：-55/200°C
外径： 英寸（毫米）0.13 （3.30）
最小弯曲半径：（毫米）0.65 （16.51）
重量：磅/100 英尺（千克/100 米）2.00 （2.90）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）25.00 （82.00）
传播速度：80.00%
延时： 纳秒/英尺 （米）1.27 （4.17）
屏蔽效果：分贝/分钟-80
额定介电电压： （kV， RMS）2.50
直流电阻：欧姆/1000 英尺 （m）11.60 （38.10）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@0.4千兆赫 8.9/9.8 (29.2/32.2)
@1.0千兆赫 14.1/15.5 (46.3/50.9)
@1.6千兆赫 17.9/19.7 (58.7/64.6)
@5.0千兆赫 32.0/35.2 (105.0/115.5)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.44 K2 =0.000179
