HH85295F 是一种 50 欧姆微波同轴电缆，专为 Ku 波段和 X 波段的高频应用而设计。HH85295F提供卓越的信号完整性、低插入损耗、更少的射频干扰以及坚固且易于安装的设计。HH85295F同轴电缆是 100% 屏蔽结构，采用扁平螺旋包裹屏蔽，可实现 -110 dB 的屏蔽效果，与实心铜管相同。内部螺旋护罩符合低损耗 PTFE 电介质，在初始和长期内，所有操作参数都具有出色的均匀性和稳定性。
HH85295F产品公告
HH85295F刻录测试数据

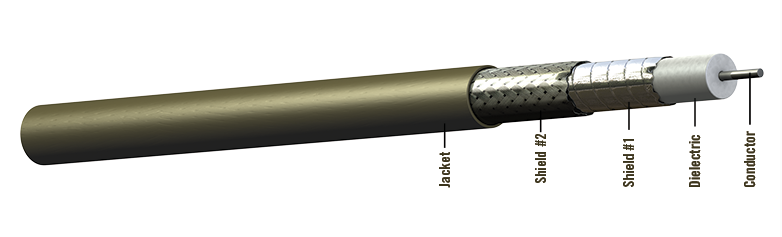

电缆结构
导体：镀银铜
电介质：聚四氟乙烯
屏蔽#1：镀银铜扁平螺旋
屏蔽#2：镀银铜编织层
夹克： 挤压 ETFE， 橄榄色
物理数据
导体：11 AWG 实心单刀
温度范围：-55/200°C
外径：英寸（毫米）0.29 （7.39）
最小弯曲半径：（毫米）1.50 （38.10）
重量：磅/100 英尺（千克/100 米）7.90 （11.80）
电气数据
阻抗：欧姆50
电容： pF/英尺 （m）24.00 （78.70）
传播速度：83.00%
延时： 纳秒/英尺 （米）1.21 （3.97）
屏蔽效果：分贝/分钟-110
额定介电电压： （kV， RMS）6.50
直流电阻：欧姆/1000 英尺 （m）1.30 （4.10）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@12.0千兆赫 15.4/17.0 (50.5/55.8)
@15.0千兆赫 17.7/19.5 (58.1/64.0)
@18.0千兆赫 19.7/21.8 (64.6/71.5)
衰减公式：
（K1 × √F（MHz） + （K2 × F（MHz））
K 值（标称损耗）：
K1 =0.111 K2 =0.00027
