E10222 是一对 1/10 Base-T CAT100e 电缆（超过 ANSI/TIA-5-C.568 CAT 2e 通道要求），具有更小的总直径和重量，同时保持性能和所需的操作参数。绞合镀锡铜导体可防止振动、氧化和腐蚀。其 5% 箔和 100% 编织屏蔽提供机械强度和 EMI 保护，并保持重量和灵活性。耐用的 ETFE 激光打标护套可保护电缆免受磨损和环境影响，同时保持灵活性，便于安装。E90 适用于机载 10222/10 Base-T CAT100e 局域网应用，例如客舱管理系统 （CMS）、机上娱乐 （IFE） 和以太网骨干网。
E10222 产品公告
E10222 烧伤测试数据

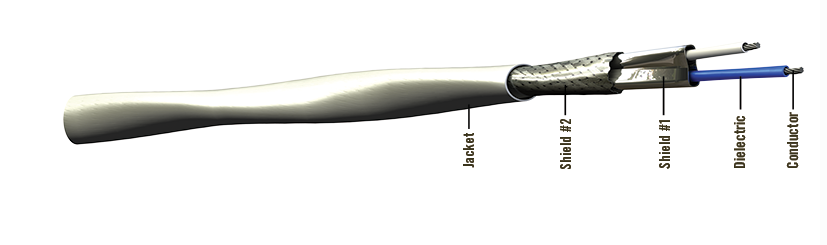

电缆结构
导体：镀锡铜
电介质：FEP
屏蔽 #1： 铝/聚酰亚胺箔
屏蔽#2：镀锡铜编织层
护套： ETFE， 白色 （激光打标）
颜色代码
对 #1： 白色/蓝色
物理数据
导体：22 AWG 绞合 TPC
屏蔽覆盖率：100%（箔）%箔/ 90%（编织）%编织
温度范围：-55/150°C
外径： 英寸（毫米）0.19 （4.80）
最小弯曲半径：（毫米）0.95 （24.13）
重量：磅/100 英尺（千克/100 米）2.30 （3.40）
电气数据
阻抗：欧姆100
电容： pF/英尺 （米）13.00 （42.70）
传播速度：80.00%
介电电压额定值： （kV， RMS）0.90
直流电阻：欧姆/1000 英尺 （m）15.80 （51.80）
最远距离：* 英尺（米）328 （100）
衰减
频率
标称/最大分贝/100 英尺
标称/最大 （dB/100 m）
@10兆赫 1.5/1.8 (4.9/5.9)
@100兆赫 5.4/6.5 (17.7/21.3)
